Las actuaciones de modernización de redes hidráulicas, instalando redes de tuberías a presión están a la orden del día. La demanda de que estén fabricadas de PVC ha ido incrementándose a lo largo de los años debido a que el marco energético inicial cambiado enormemente. Conocer los factores que ocasionan un mayor consumo energético es importante para establecer estrategias de ahorro y mejora de la eficiencia en el uso del agua. Y hoy en día el objetivo ha de ser buscar una infraestructura sostenible y a la vez respetuosa con el medio ambiente.
Es fundamental conocer desde la fase inicial del proyecto, para su estudio de alternativas, todos aquellos aspectos relevantes para la viabilidad económica y técnica de la actuación. Para conseguir los objetivos que pretende la actuación de modernización o transformación, es fundamental incidir en los principales factores de diseño, ejecución, selección de materiales y explotación de la red. La elección del tipo de material en las tuberías y accesorios de la red de distribución debe estar basado, entre otros parámetros, en aquellos que tienen que ver con la durabilidad de la instalación como son: la capacidad hidráulica, el comportamiento del material frente a los continuos transitorios que se producen en una red, su robustez a la hora de su manipulación, facilidad de instalación, el deterioro del material con el paso del tiempo, su rugosidad y, como consecuencia de esta, su pérdida de carga asociada, o la propia optimización energética.

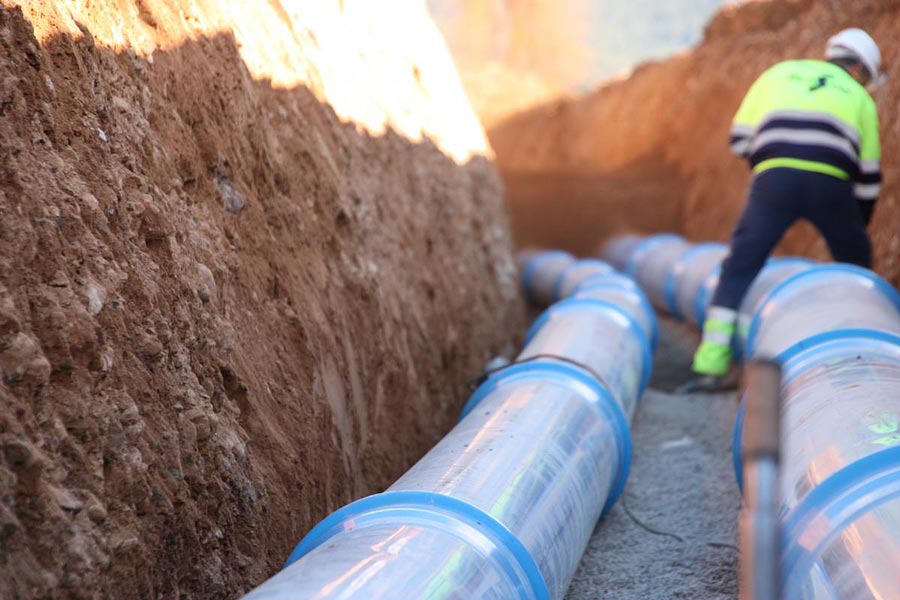

Las Tuberías TOM® de PVC-O son, posiblemente, la solución que mejor se ajusta a esta complicada ecuación, siendo la solución más ecológica y respetuosa con el medio ambiente a emplear para el transporte de agua. Debido a las propiedades de su material, se genera una menor pérdida de carga y consecuentemente de energía en comparación con otras soluciones, lo que permite un ahorro considerable de la potencia necesaria a instalar y posteriormente contratar, y del propio consumo de energía en estas actuaciones.
Pero ¿qué ocurría con los accesorios? Para reposición y reparación de instalaciones, continuaban utilizándose materiales más tradicionales. Y Molecor, desde el punto de vista del fabricante plástico, detectó que no existía una alternativa ecológica y sostenible, que además diera continuidad a estas redes. Así fue como surgió en 2018 la gama de accesorios de PVC Orientado, ecoFITTOM®, los primeros del mundo, presentando excelentes mejoras en las propiedades mecánicas del PVC.
El objetivo principal de los accesorios PVC-O ecoFITTOM® es ofrecer una solución plástica para uniones de tuberías donde hoy en día la única alternativa son los accesorios de hierro y de fundición. El producto resultante revolucionará triplemente el negocio de la tubería: en términos de ahorro de materias primas, energía y la reducción del impacto sobre el medioambiente (100% reciclable); así como en un mejor rendimiento técnico.

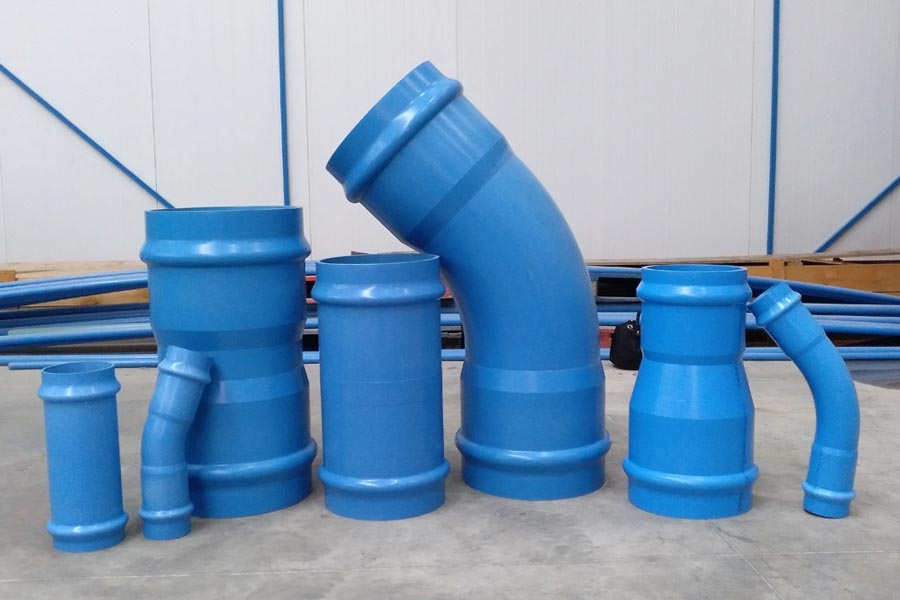

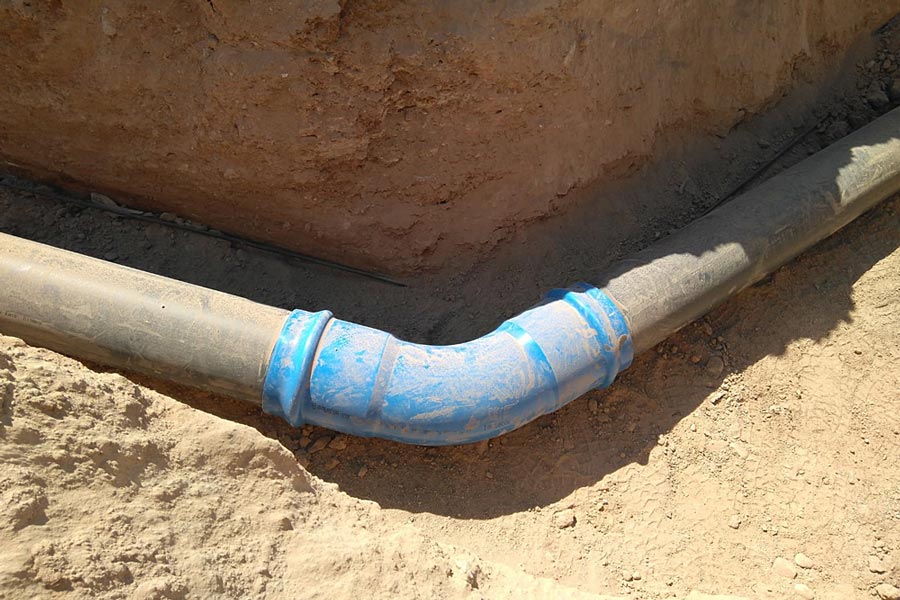

Una gama disponible de 110mm a 400mm y con presión 16 bares, que presenta un comportamiento excelente frente al golpe de ariete, estanqueidad completa y máxima resistencia química y flexibilidad, y que Molecor, en su continua apuesta por promocionar las soluciones más eficientes para el transporte del agua a presión, ha ampliado con nuevas referencias que contribuirán de forma significativa a aumentar las posibilidades en el diseño y ejecución de redes hidráulicas. En esta ampliación de gama se encuentran los accesorios en DN125, DN140 y DN225 en todas las figuras ya fabricadas por Molecor: codos de 11.25°, 22.5°, 45° y 90°, reducciones, manguitos y manguitos pasantes.
La tecnología utilizada para la fabricación de los accesorios ecoFITTOM® de PVC Orientado se basa en la tecnología utilizada para la fabricación de las tuberías de PVC-O TOM®. Consiste en un Sistema Genuino de Aire que asegura una mayor eficiencia y control de los parámetros de orientación molecular a lo largo de todo el proceso.
LAS REPARACIONES EN PVC ORIENTADO 500 DE MOLECOR
Los accesorios ecoFITTOM® de Molecor son la primera opción ante una posible reposición o reparación en una red, pero ante la imposibilidad de utilizar accesorios de PVC Orientado, bien porque la gama no disponga del diámetro que se necesita, o por otras circunstancias, lo más adecuado es acudir a los accesorios que han venido utilizándose tradicionalmente: accesorios de hierro dúctil y accesorios de acero.
Estas piezas pueden estar unidas a la tubería mediante junta elástica o mediante una brida. Los mencionados en primer lugar, perfilados en forma de campana, están fabricados para introducir el cabo de la tubería y que la propia junta ejerza la presión necesaria sobre el tubo logrando una buena estanqueidad.
Los accesorios de hierro dúctil son las piezas más comúnmente utilizadas, pero en los últimos tiempos se ha ido incorporando el accesorio de acero.
El otro tipo de unión del accesorio de hierro dúctil a la tubería de PVC-O es la unión embridada, siendo la pieza más recomendable para llevarla a cabo, el enchufe brida. La brida de doble cámara con junta elástica o junta autoblocante embrida el tubo de PVC Orientado 500 de Molecor y ante cualquier tracción o desplazamiento longitudinal del tubo, lo comprime evitando que se desenchufe. Otra posibilidad para unir el accesorio de acero a la tubería es mediante una brida con junta tórica, sobre todo cuando hablamos de diámetros grandes.
En todos estos casos, cuando se utiliza este tipo de accesorios, es importante tener cierta consideración a la hora de controlar la longitud de inserción y las desviaciones angulares que requiere la instalación y tener en cuenta si es necesario o no, calzar la pieza hasta su hormigonado para que su peso no tire de la tubería.

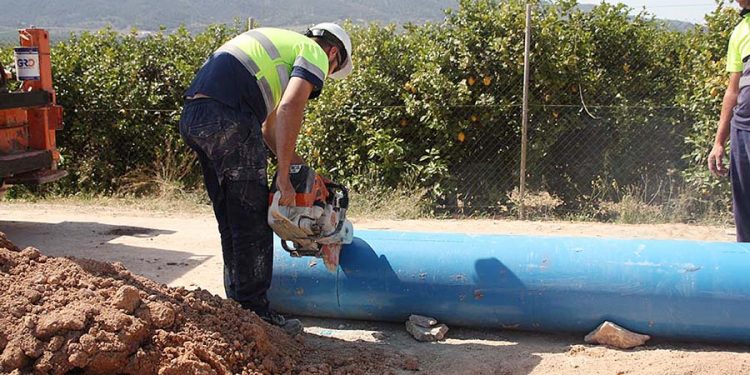

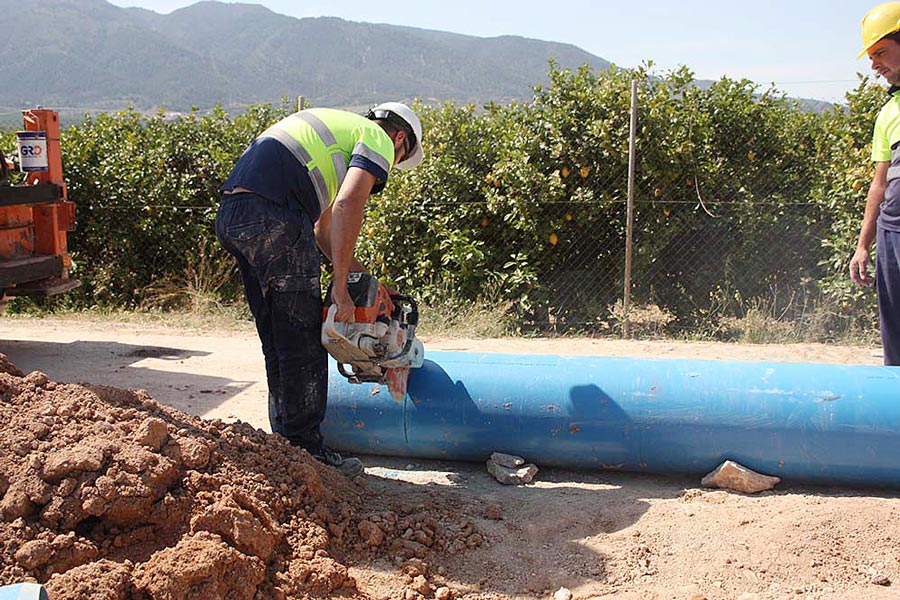

Para realizar una reparación en la red de PVC Orientado, lo primero que se debe hacer es cortar transversalmente la parte dañada. Los cabos machos que resulten de este corte deben ser biselados con la intención de poder insertarlos en una copa o enchufe de otro tubo o accesorio, con aproximadamente 15 grados. Gracias a la ligereza de todos los productos de PVC Orientado clase 500 de Molecor, es muy fácil manipular en obra las tuberías, y por tanto, llevar a cabo este tipo de acciones.
El manguito pasante ecoFITTOM® es la mejor opción si hablamos de reparación en una tubería de PVC Orientado clase 500 de Molecor. Este accesorio en forma de tubo liso con dos juntas elásticas en sus extremos puede desplazarse sobre una de las partes a unir, para que una vez estén alineados, se pueda enchufar ambos cabos. La utilización de este manguito pasante ecoFITTOM® prevé a la instalación de ser atacada por la corrosión y la humedad, e incluso dota de mayor flexibilidad a la red.
Aunque en menor medida, la unión Gibault es también un accesorio recomendable, para reparaciones en PVC Orientado 500 de Molecor. Sin embargo, es necesario tener en cuenta que solo se podrá utilizar en aquellos casos en los que la instalación no tenga ningún tipo de desviación angular.
Para grandes diámetros, o incluso cuando es preciso unir diferentes tramos de tubería, es más frecuente el uso de las abrazaderas de reparación. Este tipo de accesorio crea una transición mediante un fragmento de tubería de las mismas características que aquel que se va a reparar, anexionándose entre sí mediante las propias abrazaderas.
Las hincas son recomendadas por Molecor como accesorio a utilizar cuando las tuberías van encamisadas en otro material. Estas cuentan con algunas ventajas, como evitar que las copas rocen en esa camisa cuando empujamos la tubería y se dañe la instalación o movimientos de culebreo.

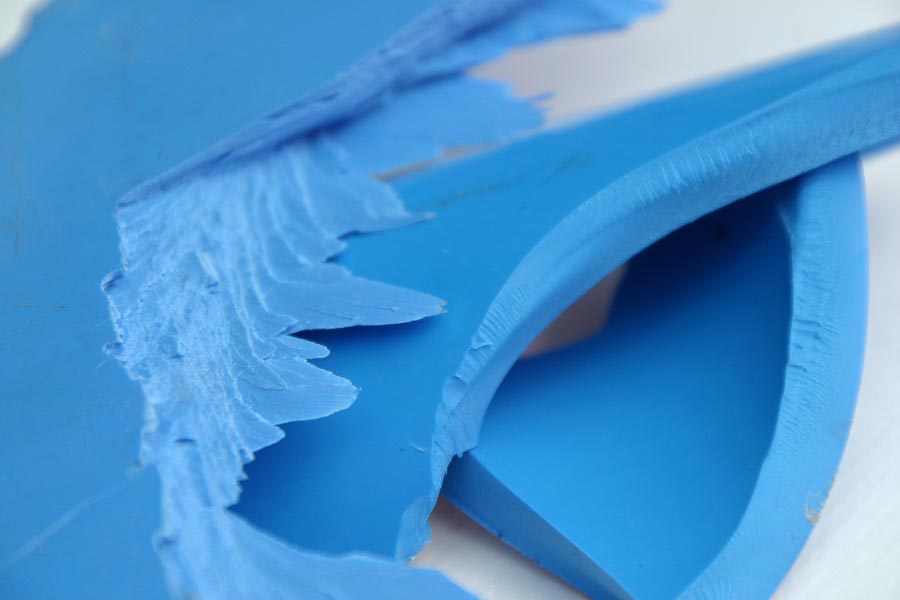

MOTIVOS MÁS FRECUENTES DE REPARACIÓN
Entre los motivos más frecuentes de necesidad de reparación es necesario destacar algunos principales. La acción reológica del tiempo y el uso influye directamente en el desgaste de los materiales, pero algunos lo sufren en mayor medida que otros. A la hora de elección de los materiales para el diseño de una red, la curva de regresión de los materiales a utilizar se debe tener en cuenta con el objetivo de determinar la pérdida de propiedades mecánicas e hidrostáticas del material con el paso del tiempo. Las sedimentaciones e incrustaciones en algunos materiales debido a su rugosidad provocan con el paso del tiempo reducciones considerables de las secciones hidráulicas, provocando incrementos considerables de la velocidad en esos puntos.
La fatiga del material en las normas de fabricación de los distintos materiales usados es otra de las razonas por las que se producen averías. Es complicado simular en un laboratorio de ensayos las condiciones reales de funcionamiento o explotación de una red, sus continuas presurizaciones y vaciados, sobrepresiones y depresiones consecuencia de fenómenos transitorios, aguas de mala calidad química… circunstancias que hacen que el material se vea afectado. Hay errores de diseño, no corregidos en la fase de ejecución de obra, que también afectan a la durabilidad de los materiales, incluso en algunos casos difíciles de prever como es el caso de la elección del tipo de ventosa y su ubicación, la ocurrencia de fenómenos transitorios, el diseño de los materiales de tapado, etc.
El mantenimiento de las redes, sobre todo de los elementos de seguridad, por parte del explotador es un elemento esencial, y lo es mucho más en aquellas redes de uso estacional, y condiciona, y mucho, la durabilidad del sistema completo, particularmente de las tuberías. La limpieza de las válvulas de aireación, de los filtros, el mantenimiento de las válvulas de seguridad de las estaciones de bombeo, ya sean de alivio o anticipadoras de onda, de los calderines anti-ariete y sus mecanismos asociados, compresores, …etc. Toda red hidráulica, debiera contar con un protocolo de mantenimiento asociado a un calendario en función de la estacionalidad o no del uso de la red. Ligado a este problema suele venir otros de explotación inadecuada. Por distintas circunstancias, que sería conveniente analizar para cada caso, en un momento determinado, estas actuaciones pueden funcionar bajo unas condiciones no previstas en su diseño. Es fundamental la capacitación del personal que gestionan estos sistemas garantizando y promoviendo su formación aportando cuanta información sea necesaria de la obra acometida.
¿POR QUÉ ELEGIR PVC ORIENTADO COMO MATERIAL?
Molecor con sus accesorios ecoFITTOM® y sus tuberías TOM® ofrece excelentes mejoras en las propiedades mecánicas del PVC.
Estos accesorios presentan un excelente comportamiento contra golpes de ariete, completa estanqueidad, máxima resistencia química y excelente flexibilidad, además de un sistema continuo y uniforme en PVC-O; esta continuidad del material garantiza las mismas propiedades hidráulicas y mecánicas en los diferentes elementos de la red, tanto en las tuberías como en los accesorios, así como la calidad total del líquido transportado, ya que sus productos son inmunes a la corrosión y a las agresiones químicas de micro- y macroorganismos, cumpliendo así con los estándares de salud para el agua destinada al consumo humano. Pueden ser utilizados en redes para el transporte de agua potable, sistemas de riego, aplicaciones industriales, agua regenerada, aplicaciones industriales, redes de protección contra incendios, etc., entre otras aplicaciones.
