DIMENSIONES: 3.50m x 2.40m/3.70m
SUPERFICIE DE ENTIBACIÓN: 16.80m²
SUPERFICIE DE E/R: 26m²
LOGINTUD PANEL: 3.50ml
PROFUNDIDAD MONTAJE: 2.40m a 3.70m
PESO EQUIPO: 1850Kg a 3250Kg
CARGA ADMISIBLE: 44.12kN/m

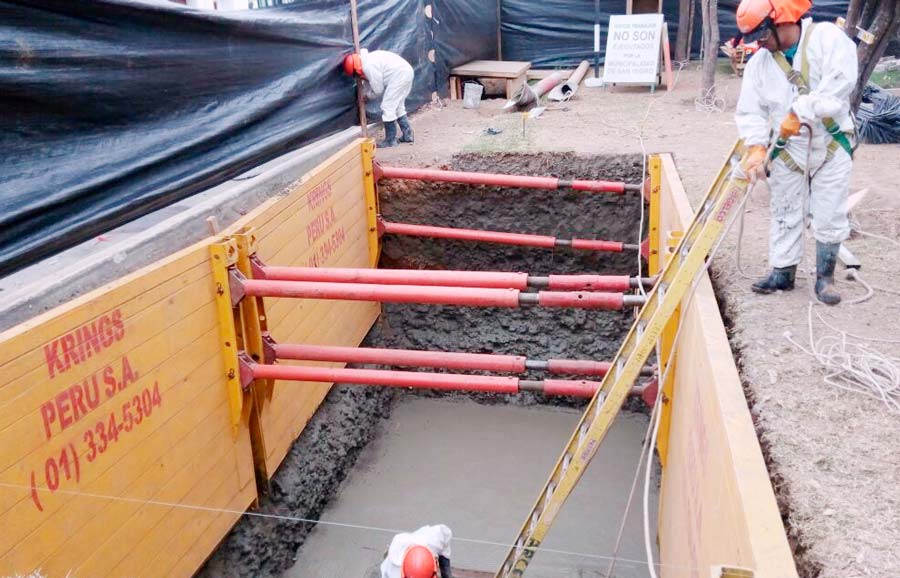

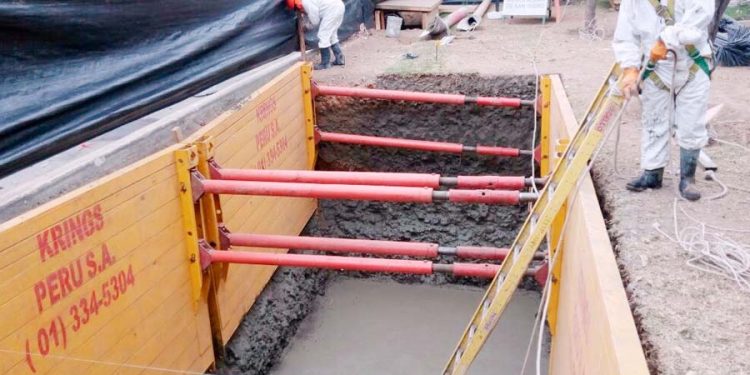

Asegurar la contención de muros durante una excavación es la labor más importante para proteger al trabajador. En ese contexto, la empresa Krings Perú ofrece su Sistema KS 100, una opción de entibado metálico versátil que reduce el riesgo durante toda la obra.
En este sistema cada módulo consta de dos paneles base de 3.50m x 2.40m y se podría mejorar la altura con dos paneles realza de 3.50m x 1.30m, con lo que se logra una profundidad total entibada de 3.70m.
La distancia interior entre paneles es regulable y varia de 1.0m a 1.20m. Esta se mejora agregando extensiones de riostra, llegando hasta un ancho de interior de 3.20m. El peso de cada módulo base (3.50m x 2.40m) es de 2,200 kg y el módulo realza (3.50m x 1.30m) es de 1,280 kg.
Los paneles van unidos entre sí mediante riostras que se fijan a los rieles incorporados a éstos mediante pasadores, formando así los módulos o cajones. Cuando se requiera utilizar el módulo realza, éste se fija al módulo base mediante acoples metálicos asegurados con pasadores.
Este sistema es uno de los más exitosos y usados a nivel mundial debido a su gran versatilidad de alturas a entibar, desde 2.0m hasta 4.00m, dependiendo de las condiciones del terreno. En estos sistemas de entibados, el trabajo se realiza con excavadora por el interior de los módulos, los cuales, en la medida que se profundiza la excavación con un descenso escalonado con la cuchara de la máquina.
Para la extracción de los entibados se realiza el trabajo a la inversa, en la medida que se va rellenando y compactando la zanja se va elevando escalonadamente los entibados, quedando en todo momento protegidas las paredes de la zanja contra posibles derrumbes.
Más información del sistema y su instalación Aquí
