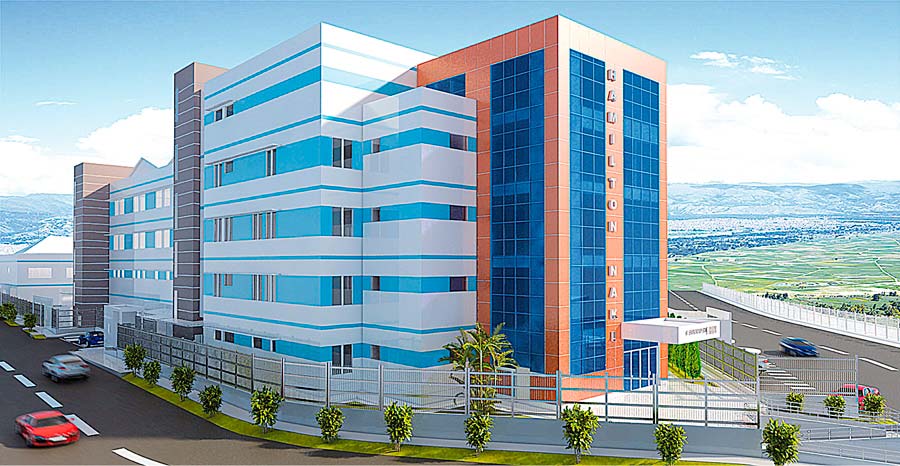

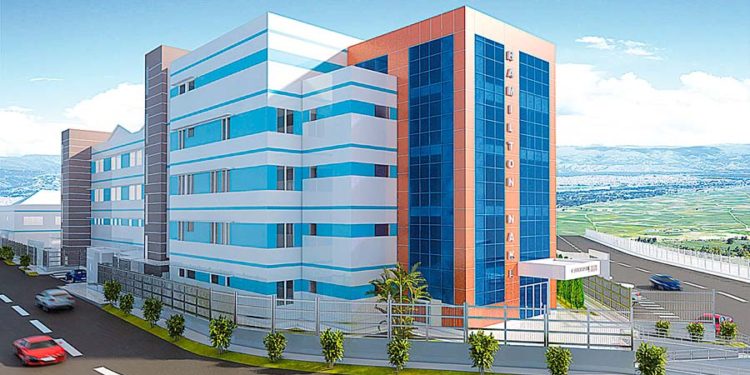

La Organización No Gubernamental de Desarrollo Servicios Educativos, Promoción y Apoyo Rural (Separ), en alianza con inversionistas privados, desarrollará, en la ciudad de Huancayo, la Clínica Privada Hamilton Naki S.A., que prestará servicios de salud en una edificación del nivel II-1. El proyecto destaca por ser el primero de su tipo en contar con aisladores y deslizadores sísmicos.
El proyecto “Clínica Privada Hamilton Naki” se levantará en un terreno de 6,402.60 m2 en la Av. San Carlos N°2513 intersección con Jr. Domingo Savio. N°440, distrito de Huancayo, provincia del mismo nombre, departamento de Junín. Se ubica a una altitud promedio de 3,326 m.s.n.m.
ARQUITECTURA. La obra es un establecimiento de Salud, de nivel II-1, cuya construcción e implementación se dará en tres etapas. En la primera funcionará como un establecimiento de Salud de nivel I-4 con algunos servicios del nivel II. En el planteamiento arquitectónico desarrollado por la firma Dextre Morimoto se aprecian dos sectores claramente diferenciados. Uno desarrollado en 4 y 5 niveles con un sótano técnico que abarca los servicios de salud y, otro sector, donde se desarrollan los servicios generales.
Primer piso: Se plantea el ingreso principal por la avenida San Carlos. El acceso es a través de un hall de triple altura. Acá se ubica el área de Admisión, seguidamente del área de Imágenes y Urgencias de la primera etapa; así como la Farmacia. Luego se llega al área de Imágenes de la segunda etapa y Rehabilitación Física (que tiene un ingreso independiente desde el Jr. Domingo Savio permitiendo independizar los flujos).
Emergencia tiene acceso independiente por el Jr. Domingo Savio, pero también se conecta a las demás unidades a través de un corredor técnico.
En la parte posterior se han ubicado los servicios generales: talleres y almacenes, SS.HH. y vestuarios de personal, depósito de cadáveres, grupo electrógeno, cuarto de tableros, subestación eléctrica, centrales de gases, residuos hospitalarios y cisternas. Además se ha previsto un pequeño patio de maniobras para el tráfico rodado de suministros.
Segundo piso: En este nivel hay dos zonas, una para el centro obstétrico y otra para el centro quirúrgico. Se planteó así, ya que era necesario el funcionamiento de estas Unidades Productoras de Servicios de Salud (UPSS) en la primera etapa. Se ha incluido también un área de reposo para acoger a los pacientes que salgan de alguna intervención quirúrgica. Además se ha ubicado la central de esterilización, que se conecta a través de un corredor con el centro quirúrgico y el centro obstétrico.
Así como en el primer piso, en la parte posterior se ubican los servicios generales: central de oxígeno, nutrición y dietética, lavandería, que se conectan con el bloque de salud a través de un puente.
Tercer piso: Acá se desarrolla el área de consultas externas y gabinetes de apoyo para favorecer el diagnóstico de los pacientes. En este piso también encontramos hospitalización de cirugía y hospitalización de medicina, cada uno con 10 camas.
En este nivel se ha propuesto una zona más restringida donde se encuentra la unidad de cuidados intensivos e intermedios, que tienen ingresos diferenciados, pero comparten ambientes técnicos funcionales.
Cuarto piso: En el cuarto nivel podemos ubicar consultas externas; al igual que en el primer piso. También tenemos el área de patología clínica. Además se ubica hospitalización de ginecología, hospitalización de obstetricia, cada uno con 10 camas; y, por último, con ocho camas está hospitalización pediátrica, cuya parte posterior tiene un área libre para futuras ampliaciones.
Quinto piso: En el último nivel está el área administrativa, la zona de informática, los servicios de confort, que incluye la cafetería.
CONSTRUCCIÓN. La construcción e implementación se realizará por etapas.
Primera Etapa: Se construirá e implementará el bloque más próximo a la Av. San Carlos en sus cinco niveles y algunos bloques de servicios generales. Por ende se tendrá el tanque enterrado de petróleo en el sótano; las áreas de Admisión, Farmacia, Imágenes (Sala de Espera, 1 Sala de Ecografía, 1 Sala de Mamografía, 1 Sala de Densitometría, 1 Sala de Tomografía y 1 Sala de Rayos X) y Urgencias.
También se consideran en la primera etapa de los servicios generales las cisternas, una caseta de control y cerco perimétrico, un grupo electrógeno, cuartos de tableros, sub-estación eléctrica y central de gases medicinales (construcción temporal).
En el segundo nivel estarán las áreas de reposo, centro obstétrico, centro quirúrgico; en el tercero la consulta externa y los gabinetes de apoyo; en el cuarto la consulta externa, área de reposo y patología clínica (equipamiento modalidad comodato); en el quinto administración, informática y confort de personal.
Segunda etapa: Se construirán los otros bloques en la parte de salud hasta el tercer nivel y el resto de servicios generales en sus dos niveles.
Se desarrollará el sótano cuyo uso será exclusivamente técnico, y está propuesto básicamente para inspeccionar el estado de las estructuras (aisladores y deslizadores) en caso que algún sismo ocurriera.
En el primer nivel estarán Imágenes (bloque central), medicina física y rehabilitación, emergencia y el resto de servicios generales. Entre estos están los talleres y almacenes, servicios higiénicos y vestuarios, implementación del segundo grupo electrógeno, reubicación de centrales de gases medicinales, depósito de cadáveres, implementación de casetas de control 2, 3 y 4 así como los residuos hospitalarios
En el segundo piso se ubicarán los gabinetes de apoyo, centro obstétrico, centro quirúrgico, central de esterilización (CEYE) así como los servicios generales (lavandería, nutrición y dietética, reubicación de la central de oxígeno). En el tercer piso se encuentran hospitalización cirugía, hospitalización medicina y cuidados intensivos e intermedios.
Tercera etapa: Se construirá el cuarto nivel del bloque de salud como se mencionó anteriormente.
ESTRUCTURAS. El desarrollo estructural realizado por Quiroz & Arauco Ingenieros distribuye el proyecto en ocho bloques. Los tres primeros pertenecen a los servicios generales. Y considerando que el hospital está en la categoría de Edificaciones Esenciales de acuerdo a la Norma vigente.030 Diseño Sismorresistente del Reglamento Nacional de Edificaciones, sus funciones no deben interrumpirse en forma inmediata ante la ocurrencia de un sismo.
Los tres bloques de servicios de salud cuentan con aisladores sísmicos en su base. Estos dispositivos disipan la energía proveniente del sismo y reducen la energía histerética (o de daños) que se disipa en la estructura. Se emplearán en total 42 aisladores sísmicos tipo I y 31 tipo II así como 15 deslizadores.
La modulación interna de la mayoría de bloques tiene espaciamiento entre ejes de 7 m y alturas de entrepisos de 4.25 m, en tanto, que la forma de cada uno es rectangular. Se ha procurado que la relación largo ancho esté en el orden de 1 a 2 como máximo, en ningún caso se ha sobrepasado el límite de 4 (requisito indispensable para considerar diafragma rígido).
Sistema: El sistema estructural usado para los tres primeros bloques está conformado por pórticos de concreto armado pues el uso de los dispositivos de protección sísmica (aisladores de base) realiza el mecanismo de absorber fuerzas provenientes del evento sísmico y disiparlas.
De este modo las fuerzas provenientes del sismo, que se transmiten a los elementos estructurales verticales, son mínimos dando así la opción de usar pórticos de concreto armado. La configuración rectangular de los bloques reducen los efectos de torsión para un mejor comportamiento de la estructura.
En el cuarto, quinto y sexto bloque se tiene como sistema estructural predominante muros de concreto armado en ambos sentidos. Adicionalmente, se tienen pórticos formados por columnas y vigas de concreto armado. La configuración rectangular de los bloques reducen los efectos de torsión para un mejor comportamiento de la estructura.
Las columnas, que conforman los pórticos, son de sección cuadrada siendo de 55 cm x 55 cm para bloques del primer al tercer piso. Para bloques del cuatro piso, las vigas son de 30 cm x 65 cm, las losas empleadas son sólidas bidireccionales de 17 cm de espesor.
El bloque 7 tiene como sistema estructural muros de albañilería confinada con columnas de concreto armado, la losa es sólida de 15 cm de espesor, las vigas son de 13 cm x 30 cm, y las columnas de sección variable de 13 cm x 90 cm, 13 x 50 cm, 13 cm x 70 cm, 13 cm x 40 cm. Su configuración es rectangular, lo que reduce los efectos de torsión ante eventos sísmicos.
El bloque 08 está destinado para uso de cisterna, tiene como sistema estructural muros de concreto armado de 30 cm de espesor, la losa es sólida de 17 cm de espesor.
La resistencia de concreto armado (f´c) es de 210 kg/cm2, con aire incorporado que se emplea en las losas, vigas, columnas, escaleras, zapatas y placas. En tanto, la resistencia de concreto simple (f´c) es de 100 kg/cm2. El tipo de cimentación a utilizar es zapata conectada de 60 cm de altura de 210 kg/cm2 y l tipo de suelo es arena arcillosa.
FICHA TÉCNICA
Jefe de proyecto: Eduardo Dextre Morimoto. Coordinación: Luis Miguel Bustamante / Angie Narvaez. Arquitectura: Eduardo Dextre Morimoto. Estructuras: Edward Alberto Quiroz Rojas. Suelos y geotecnia: Manuel Emilio Catacora Nuñez Butrón. Instalaciones sanitarias: Alejandro Magno López Santa María Instalaciones eléctricas: Carlos Hipólito García Huayaney Instalaciones de cableado estructurado: Jorge Augusto Rioja Sipión y Adolfo Ascanio Rafael. Instalaciones electromecánicas: Miguel Ángel Pérez Cerna. Seguridad y evacuación: Ricardo Franco Delgado. Metrados, presupuesto y programación de obras: Teresa Vergaray. Equipamiento y mobiliario: Samuel Torres Miranda. Impacto ambiental: María Aliaga. Impacto vial: Samuel Daza Taype. Accionista principal: Grupo Separ. Nombre comercial: Clínica Hamilton Naki. Lugar: Huancayo, Junín. Representante: Elizabeth Ventura, presidenta ejecutiva de Clínica Hamilton Naki. Ejecución de construcción y funcionamiento: por etapas.
Publicado en revista Proyecta Ed. 41.
