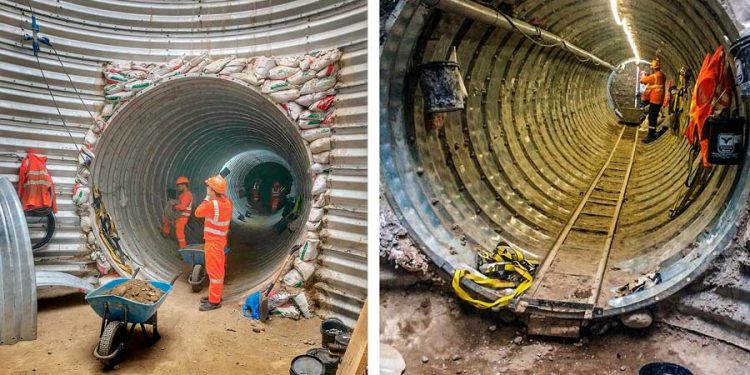

El Tunnel Liner es una nueva tecnología de “Construcción sin Zanjas”. El sistema consiste en placas de revestimiento que permite realizar instalación de servicios públicos como alcantarillados, drenajes pluviales, líneas de conducción eléctricas, de comunicaciones o gas, sin interferir con estructuras ya existentes (vías ferroviarias, carreteras), asegurando la estabilidad y protección de infraestructuras durante la construcción de túneles horizontales o pozos verticales.
VENTAJAS
- Proceso no destructivo—Construcción sin zanjas.
- Gran capacidad estructural.
- Transporte fácil – placas livianas.
- Más versátil; mayor productividad que otras soluciones.
- Gran durabilidad – galvanizado en caliente.

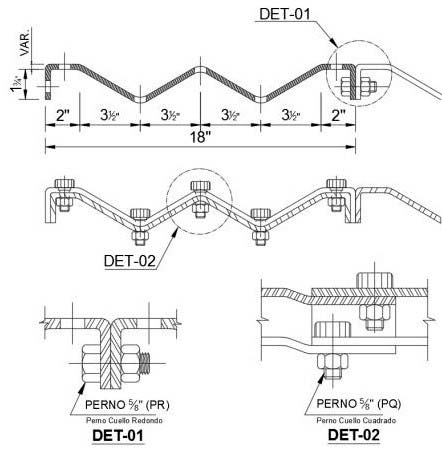

- Diseños a la medida, espesor de lámina desde 2.5mm hasta 8.0mm
APLICACIONES
- Redes de Agua, alcantarillado y drenaje pluvial.
- Pases Peatonales Vehiculares y Ferroviario.
- Pases de cables de Energía y Telefonía.
- Encamisado para protección mecánica.
- Reemplazo de Tuberías antiguas.
- Refuerzo de Túneles Artesanales Existentes.
- Pozos tubulares verticales.
SECTORES DE APLICACIÓN
- Transportes y Comunicaciones.
- Agua y Saneamiento.
- Energía y Minería.
- Agricultura e Industria.
DISEÑO DEL TÚNEL
Las cargas para el diseño son difíciles de predecir y varían ampliamente en magnitud y clasificación, dependiendo de los suelos encontrados y las prácticas de construcción, además del diámetro, se debe tener en cuenta para su diseño:
- La carga viva que transita sobre el túnel.
- La profundidad a la que se instalará.
- Mecánica de suelos.
- Presencia del nivel freático.
- Carga Sísmica.
- Vida útil del Proyecto.
ESPECIFICACIONES GENERALES
Cumplen con las siguientes normas internacionales:
- Para el Diseño: AASHTO LRFD 2017 BRIDGE DESIGN SPECIFICATIONS – SECTION 12
- Para los Materiales: ASTM A307, A449 y A563 Zinc: ASTM B-6
- Para el recubrimiento: ASTM A123, A153, A90, E376
PROCEDIMIENTO
- Evaluar las condiciones del Suelo.
- Construcción de Pozos de Acceso.
- Armado de Anillo guía.
- Excavación y Manejo de Material.
- Instalación de placas de revestimiento.
- Consolidación del Suelo.
CONTROLES
- Control de la Excavación.
- Control del Torque.
- Control Topográfico.
- Control del Grouting.
- Control Ambiental y Seguridad.
RECOMENDACIONES
- Inicialmente se deberá hacer el replanteo topográfico para definir el eje del túnel a ejecutar, así como de los piques o pozos de ataque si hubiera.
- Los pozos de ataque estarán recubiertos y apuntalados del mismo modo que los túneles horizontales.
- De ser necesario, en el fondo se excavará una poza y se instalará una bomba para para extraer el agua subterránea de infiltración.
- El inicio del túnel horizontal se realiza con el armado de un anillo completo que servirá de guía, para el alineamiento del túnel y trazo sobre la zona a excavar.
- Para el armado de los anillos, siempre se inicia cada uno con la instalación de la placa superior, esta servirá como visera de protección para el personal, luego se procede a la colocación de las placas laterales y por último la inferior.
- Una vez completado 3 ó 4 anillos se deberá rellenar la zona exterior al Tunnel Liner generada por la excavación, utilizando una inyección de lechada, con una presión máxima de 2.50 kg/cm2.
