La reactivación de obras de mejoramiento de redes de agua y alcantarillado que permitirá que las familias mejoren y cuenten con el servicio ya se está llevando a cabo por Sedapal en varios distritos de Lima y Callao.

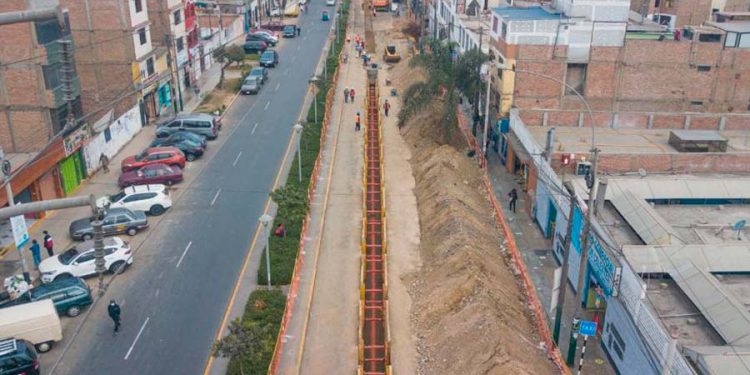

Una de estas obras es el “Saneamiento y mejoramiento colector primario San Juanito en los distritos de Surco y Barranco”, en donde para asegurar la contención de muros durante la excavación para proteger al trabajador se está utilizando los Módulos Krings KS100, que es un entibado metálico versátil que reduce el riesgo durante toda la obra.
CARACTERÍSTICAS
En este sistema cada módulo consta de dos paneles base de 3.50m x 2.40m y se podría mejorar la altura con dos paneles realza de 3.50m x 1.30m, con lo que se logra una profundidad total entibada de 3.70m.
La distancia interior entre paneles es regulable y varia de 1.0m a 1.20m. Esta se mejora agregando extensiones de riostra, llegando hasta un ancho de interior de 3.20m. El peso de cada módulo base (3.50m x 2.40m) es de 2,200 kg y el módulo realza (3.50m x 1.30m) es de 1,280 kg.
Los paneles van unidos entre sí mediante riostras que se fijan a los rieles incorporados a éstos mediante pasadores, formando así los módulos o cajones. Cuando se requiera utilizar el módulo realza, éste se fija al módulo base mediante acoples metálicos asegurados con pasadores.
Este sistema es uno de los más exitosos y usados a nivel mundial debido a su gran versatilidad de alturas a entibar, desde 2.0m hasta 4.00m, dependiendo de las condiciones del terreno. En estos sistemas de entibados, el trabajo se realiza con excavadora por el interior de los módulos, los cuales, en la medida que se profundiza la excavación con un descenso escalonado con la cuchara de la máquina.
Para la extracción de los entibados se realiza el trabajo a la inversa, en la medida que se va rellenando y compactando la zanja se va elevando escalonadamente los entibados, quedando en todo momento protegidas las paredes de la zanja contra posibles derrumbes.
DATOS:
DIMENSIONES: 3.50m x 2.40m/3.70m
SUPERFICIE DE ENTIBACIÓN: 16.80m²
SUPERFICIE DE E/R: 26m²
LOGINTUD PANEL: 3.50ml
PROFUNDIDAD MONTAJE: 2.40m a 3.70m
PESO EQUIPO: 1,850kg a 3,250kg
CARGA ADMISIBLE: 44.12kN/m
