Norma Técnica E.030 | Diseño Sismorresistente

Art. 1 Objeto

Esta Norma Técnica establece las condiciones mínimas para el diseño sismorresistente de las edificaciones.

Art. 2 Finalidad

Prevenir la pérdida de vidas humanas, mantener la continuidad de los servicios básicos y minimizar los daños a la propiedad mediante el diseño y construcción de edificios que tengan un buen comportamiento sísmico.

Art. 3 Definiciones

Para efectos de la aplicación de la presente Norma Técnica, entiéndase por:

Art. 4 Ámbito de aplicación

La presente Norma Técnica es de cumplimiento obligatorio a nivel nacional y se aplica a:

Art. 5 Nomenclatura

Para efectos de la presente Norma Técnica, se consideran las siguientes nomenclaturas:

Art. 6 Concepción estructural sismorresistente

Debe tomarse en cuenta la importancia de los siguientes aspectos:

Art. 7 Consideraciones para el diseño y comportamiento estructural

7.1 Los diseños sismorresistentes deben cumplir las siguientes condiciones:

7.2 El diseño estructural y la construcción de las edificaciones desarrolladas bajo la presente Norma Técnica deben cumplir con los siguientes criterios generales:

7.3 Mientras no se cuente con normas nacionales específicas para estructuras tales como reservorios, tanques, silos, puentes, torres de transmisión, muelles, estructuras hidráulicas, túneles y todas aquellas cuyo comportamiento sísmico difiera del de las edificaciones se deben utilizar los valores Z y S del Capítulo II de la presente Norma Técnica amplificados de acuerdo a la importancia de la estructura, debiendo ser sustentado por el proyectista tomando en cuenta estándares internacionales.

Art. 8 Aprobación de otros sistemas estructurales

Los sistemas estructurales diferentes a los establecidos en el artículo 20 de la presente Norma Técnica deben ser aprobados por el Ministerio de Vivienda, Construcción y Saneamiento como un Sistema Constructivo No Convencional, conforme a la regulación vigente.

Art. 9 Presentación del proyecto

9.1 Los planos, la memoria descriptiva, la memoria de cálculo y las especificaciones técnicas del proyecto estructural son firmados por el ingeniero civil colegiado responsable del diseño, quien es el único autorizado para aprobar cualquier modificación a los mismos.

9.2 Los planos del proyecto estructural incluyen la siguiente información:

Art. 10 Zonificación

10.1 La zonificación resulta de la distribución espacial de la sismicidad observada, las características generales de los movimientos sísmicos y la atenuación de éstos con la distancia epicentral, así como en la información neotectónica.

10.2 El territorio nacional se divide en cuatro zonas, como se muestra en la siguiente figura:

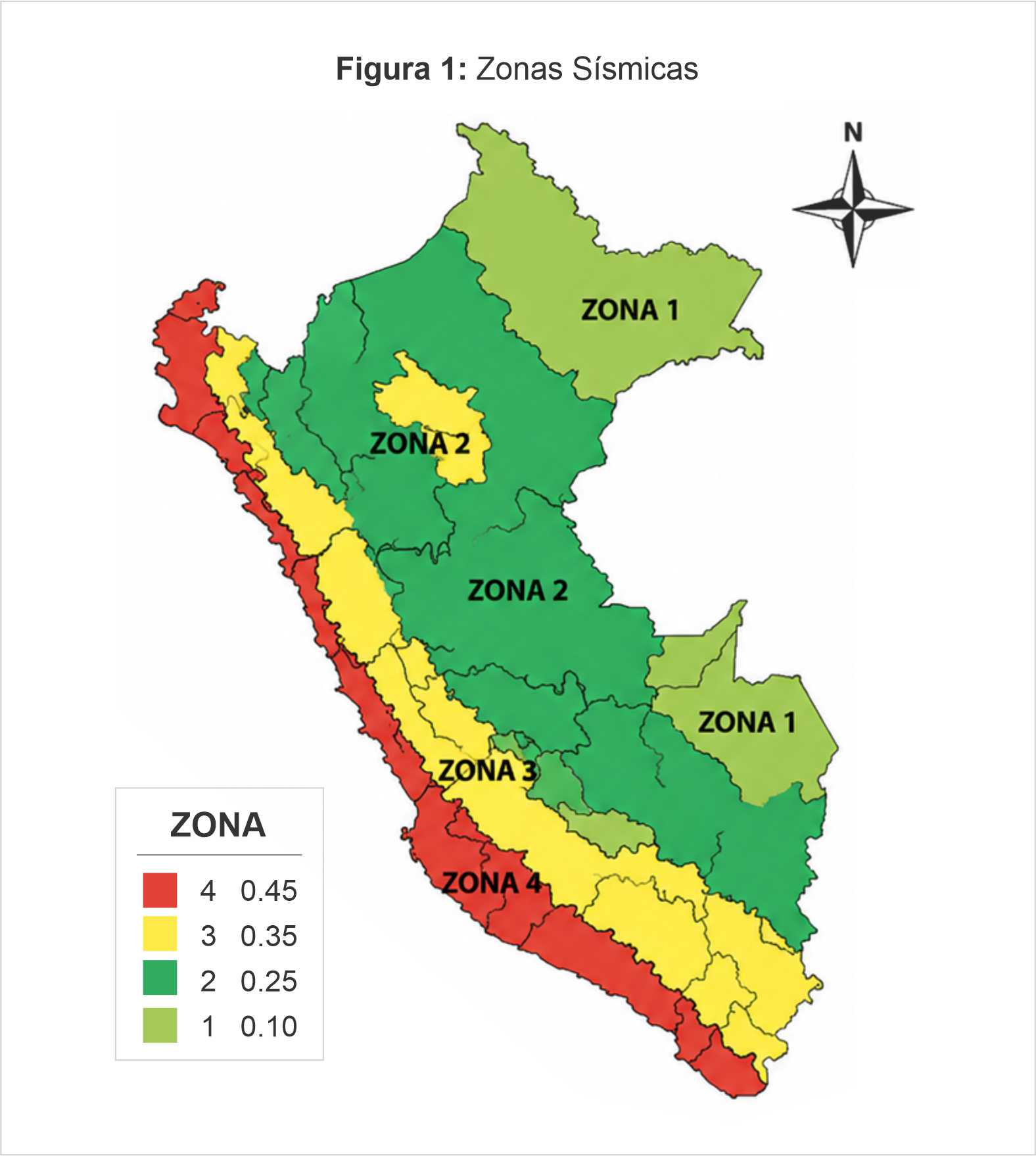

Figura Nº 1 | Zonas sísmicas

10.3 El Anexo II de la presente Norma Técnica contiene el listado de las provincias y distritos que corresponden a cada zona.

Art. 11 Factores de zona “Z”

11.1 A cada zona se asigna un factor Z según se indica en la Tabla Nº 1 de la presente Norma Técnica. Este factor representa la aceleración máxima horizontal en suelo rígido con una probabilidad de 10% de ser excedida en 50 años.

11.2 El factor Z se expresa como una fracción de la aceleración de la gravedad.

Tabla Nº 1 | Factores de zona “Z”

Art. 12 Microzonificación sísmica

12.1 Los estudios de microzonificación sísmica deben suministrar información sobre la posible modificación de las acciones sísmicas por causa de las condiciones locales y otros fenómenos naturales, así como las limitaciones y exigencias que como consecuencia de los estudios se considere para el diseño, construcción de edificaciones y otras obras.

12.2 Se deben realizar estudios de microzonificación para los siguientes casos:

12.3 Se debe aplicar lo establecido en el Anexo III de la presente Norma Técnica.

Art. 13 Estudios de sitio

13.1 Los estudios de sitio tienen como objetivo principal determinar los parámetros de diseño, están limitados al lugar del proyecto y suministran información sobre la posible modificación de las acciones sísmicas y otros fenómenos naturales por las condiciones locales.

13.2 No deben emplearse parámetros de diseño inferiores a los indicados en la presente Norma Técnica.

13.3 Los estudios de sitio se realizan, entre otros casos, en grandes complejos industriales, industria de explosivos, productos químicos inflamables y contaminantes.

Art. 14 Perfiles de suelo

14.1 Los perfiles de suelo se clasifican en función a la velocidad promedio de propagación de las ondas de corte (V̄_s30), alternativamente, para suelos granulares, el promedio ponderado de los N̄₆₀ obtenidos mediante un ensayo de penetración estándar (SPT), y para suelos cohesivos, el promedio ponderado de la resistencia al corte en condición no drenada (S̄_u). Estas propiedades se determinan para los 30 m superiores del perfil de suelo medidos desde el nivel del fondo de cimentación, establecido en el artículo 15 de la presente Norma Técnica.

14.2 Para las edificaciones con categorías A y B en la Zona 4 (Suelos S₁, S₂, S₃ y S₄) se determina el periodo predominante de vibración del terreno (T_s), a partir de mediciones de vibraciones ambientales y la relación espectral H/V.

14.3 Para los suelos predominantemente granulares, N̄₆₀ se calcula tomando en cuenta solamente los espesores de cada uno de los estratos granulares.

14.4 Para los suelos predominantemente cohesivos, la resistencia al corte en condición no drenada S̄_u se calcula como el promedio ponderado de los valores correspondientes a cada estrato cohesivo.

14.5 Para suelos heterogéneos (cohesivos y granulares) se debe tomar el tipo de perfil más desfavorable cuando se obtienen perfiles de suelos distintos a partir de:

14.6 Los tipos de perfiles de suelo son:

Tabla Nº 2 | Tipos de perfiles de suelo

14.7 La Tabla Nº 3 de la presente Norma Técnica resume los intervalos para los tipos de perfiles de suelo.

Tabla Nº 3 | Clasificación de los perfiles de suelo

14.8 Para clasificar un perfil de suelo se debe utilizar la Tabla Nº 3 de la presente Norma Técnica. Adicionalmente, para el caso de edificaciones categorías A y B en la Zona 4 (Suelos S₁, S₂, S₃ y S₄), se debe verificar que el periodo predominante determinado para el sitio, T_s, obtenido mediante el método de razones espectrales H/V, sea menor que el período 0,65 T_P de la Tabla Nº 5 de la presente Norma Técnica. En el caso que T_s sea mayor que 0,65 T_P, debe tomarse el perfil del suelo siguiente más desfavorable al obtenido de la Tabla Nº 2 de la presente Norma Técnica, con el límite superior de T_P o desarrollar un estudio de sitio específico de conformidad al artículo 13 de la presente Norma Técnica.

Art. 15 Determinación de los perfiles de suelo

15.1 Las expresiones de los numerales del presente artículo se aplican a los 30 m superiores del perfil de suelo, medidos desde el nivel del fondo de cimentación.

15.2 La velocidad promedio de propagación de las ondas de corte (V̄_s30) se determina con la siguiente fórmula:

Donde el subíndice i se refiere a uno cualquiera de los n estratos con distintas características, d_i es el espesor de cada uno de los n estratos y V_si es la correspondiente velocidad de ondas de corte (m/s).

15.3 El periodo predominante de vibración (T_s) del depósito de suelo es estimado a partir de mediciones de vibraciones ambientales y la evaluación de la razón espectral Horizontal/Vertical (H/V).

15.4 La medición de vibraciones ambientales para evaluar la razón espectral Horizontal/Vertical (H/V) requiere un mínimo de 3 mediciones de al menos 30 minutos de duración cada una. La interpretación de estas mediciones debe seguir los criterios sugeridos en el documento por el proyecto de investigación europeo SESAME (Site effects assessment using ambient excitations) y se debe seleccionar aquella que resulte en una clasificación sísmica más conservadora.

15.5 El promedio ponderado del ensayo estándar de penetración (N̄₆₀) se calcula en función a los estratos con suelos granulares en los 30 m superiores del perfil:

Donde el subíndice i se refiere a uno cualquiera de los n estratos con distintas características, m se refiere al número de estratos con suelos granulares, d_i es el espesor de cada uno de los m estratos con suelo granular y N_60i es el correspondiente valor corregido del SPT.

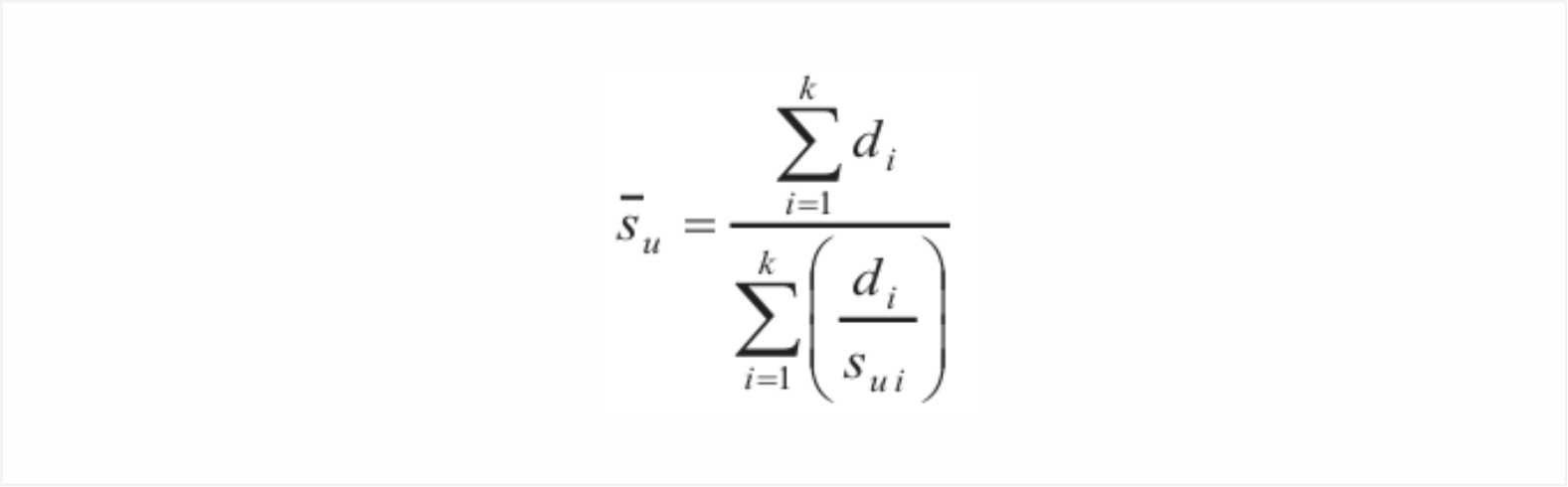

15.6 El promedio ponderado de la resistencia al corte en condición no drenada (S̄_u) se calcula en función a los estratos con suelos cohesivos en los 30 m superiores del perfil:

Donde el subíndice i se refiere a uno cualquiera de los n estratos con distintas características, k al número de estratos con suelos cohesivos, d_i es el espesor de cada uno de los k estratos con suelo cohesivo y S_ui es la correspondiente resistencia al corte en condición no drenada (kPa).

Art. 16 Consideraciones geotécnicas adicionales

16.1 Todo proyecto de edificación debe contar con Estudio de Mecánica de Suelos (EMS) o Informe Técnico de Suelos (ITS), según sea el caso, conforme a lo indicado en la Norma Técnica E.050 Suelos y Cimentaciones del RNE.

16.2 En el caso de estructuras con cimentaciones profundas a base de pilotes, el perfil de suelo es el que corresponda a los estratos en los 30 m por debajo del extremo superior de los pilotes.

Art. 17 Parámetros de sitio (S, T_P y T_L)

Se debe seleccionar el tipo de perfil que mejor describa las condiciones locales, utilizando los correspondientes valores del factor de amplificación del suelo S y de los períodos T_P y T_L dados en las Tablas Nº 4 y Nº 5 de la presente Norma Técnica:

Tabla Nº 4 | Factor de suelo “S”

Tabla Nº 5 | Períodos “T_P” y “T_L”

Art. 18 Factor de amplificación sísmica (C)

18.1 De acuerdo a las características de sitio, se determina el factor de amplificación sísmica (C) conforme la siguiente tabla:

Tabla Nº 6 | Determinación del factor de amplificación sísmica (C)

Período fundamental de la estructura (T)	Factor de amplificación sísmica (C)
T < 0,2 TP
0,2 TP ≤ T ≤ TP	C = 2,5
TP < T < TL
T > TL

18.2 Este coeficiente “C” se interpreta como el factor de amplificación de la aceleración estructural respecto de la aceleración en el suelo.

18.3 Para determinar la fuerza cortante basal del análisis estático, establecido por el artículo 34 de la presente Norma Técnica, se debe usar un valor de C igual a 2,5 en todo el rango de 0 ≤ T ≤ T_P.

Art. 19 Categoría de las edificaciones y factor de uso (U)

19.1 Cada estructura está clasificada conforme a las categorías establecidas en la Tabla Nº 7 de la presente Norma Técnica; el factor de uso o importancia (U) se asigna en función de la categoría correspondiente:

Tabla Nº 7 | Categoría de las edificaciones y factor “U”

Nota: Las nuevas edificaciones de categoría A₁ tienen aislamiento sísmico en la base cuando se encuentren en las zonas sísmicas 4 y 3, en cuyo caso debe considerarse U = 1. Para los establecimientos de salud del primer nivel de atención, la entidad responsable puede decidir el uso de aislamiento sísmico. En las zonas sísmicas 1 y 2, la entidad responsable puede decidir si usa o no aislamiento sísmico. Si no se utiliza aislamiento sísmico en las zonas sísmicas 1 y 2, el valor de U es como mínimo 1,5.

19.2 Para edificaciones con áreas de usos combinados, se debe usar el mayor valor del factor de uso U, siempre que el área correspondiente a dicho uso supere el 15% del área total de la edificación sin incluir sótanos.

19.3 Para construcciones provisionales tales como almacenes de obra, módulos de casetas, entre otras de naturaleza temporal, la determinación del factor de uso U queda bajo responsabilidad del proyectista, quien debe proveer a estas edificaciones la resistencia y rigidez adecuadas frente a acciones laterales.

Art. 20 Sistemas estructurales

Los sistemas estructurales según el material estructural se establecen en la siguiente tabla:

Tabla Nº 8 | Sistemas estructurales

Art. 21 Categoría de las edificaciones y sistemas estructurales

21.1 De acuerdo a su categoría y la zona donde se ubique, la edificación se proyecta empleando el sistema estructural que se indica en la Tabla Nº 8 de la presente Norma Técnica y respetando las restricciones a la irregularidad de la Tabla Nº 13 de la presente Norma Técnica, conforme lo establecido en la siguiente tabla:

Tabla Nº 9 | Categoría y sistema estructural de las edificaciones

21.2 Para edificaciones con cobertura liviana se permite usar cualquier sistema estructural.

Art. 22 Sistemas estructurales y coeficiente básico de reducción de las fuerzas sísmicas (R₀)

22.1 Los sistemas estructurales se clasifican según los materiales usados y el sistema de estructuración sismorresistente en cada dirección de análisis, tal como se indica en la siguiente tabla:

Tabla Nº 10 | Sistemas estructurales y R₀

22.2 Cuando en la dirección de análisis, la edificación presente más de un sistema estructural, se toma el menor coeficiente R₀ que corresponda.

22.3 Para estructuras tipo péndulo invertido, se debe usar un valor de R₀ = 2,5.

22.4 No se permiten construcciones de tierra en suelos S₄ y S₅.

Art. 23 Regularidad estructural

23.1 Las estructuras se clasifican como regulares o irregulares para los fines siguientes:

23.2 Las estructuras que en su configuración resistente a cargas laterales no presentan ninguna de las irregularidades indicadas en las Tablas Nº 11 y Nº12 de la presente Norma Técnica, se deben considerar regulares y con valores de I_a e I_p iguales a 1,0.

23.3 Las estructuras que en su configuración estructural presentan una o más irregularidades de las indicadas en las Tablas Nº 11 y Nº 12 de la presente Norma Técnica, se deben considerar irregulares.

Art. 24 Factores de irregularidad (I_a, I_p)

24.1 El factor I_a se determina como el menor de los valores de la Tabla Nº 11 de la presente Norma Técnica correspondiente a las irregularidades estructurales existentes en altura en las dos direcciones de análisis.

24.2 El factor I_p se determina como el menor de los valores de la Tabla Nº 12 de la presente Norma Técnica correspondiente a las irregularidades estructurales existentes en planta en las dos direcciones de análisis.

24.3 Si al aplicar las Tablas Nº 11 y Nº 12 de la presente Norma Técnica se obtuvieran valores distintos de los factores I_a o I_p para las dos direcciones de análisis, se toma para cada factor el menor valor entre los obtenidos para las dos direcciones.

Tabla Nº 11 | Irregularidades estructurales en altura

Tabla Nº 12 | Irregularidades estructurales en planta

Art. 25 Restricciones a la irregularidad

25.1 De acuerdo a su categoría y la zona donde se ubique, la edificación se proyecta respetando las restricciones a la irregularidad de la siguiente tabla:

Tabla Nº 13 | Categoría y regularidad de las edificaciones

25.2 En las zonas sísmicas 4, 3 y 2 no se permiten estructuras con sistema de transferencia en los que más del 25% de las cargas de gravedad o de las cargas sísmicas en cualquier nivel sean soportadas por elementos verticales que no son continuos hasta la cimentación. Esta disposición no se aplica para el último entrepiso de las edificaciones.

Art. 26 Coeficiente de reducción de las fuerzas sísmicas, R

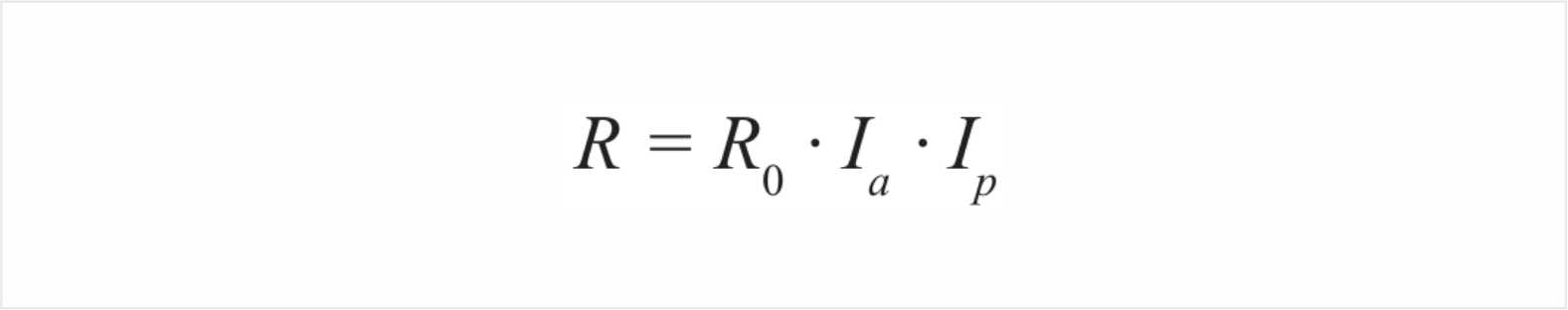

El coeficiente de reducción de las fuerzas sísmicas se determina como el producto del coeficiente R₀ determinado a partir de la Tabla Nº 10 de la presente Norma Técnica y de los factores I_a, I_p obtenidos de las Tablas Nº 11 y Nº 12 de la presente Norma Técnica.

R = R₀ · I_a · I_p

Art. 27 Sistemas de aislamiento sísmico y sistemas de disipación de energía

27.1 Las edificaciones con sistemas de aislamiento sísmico se rigen por la Norma Técnica E.031 Aislamiento Sísmico del RNE.

27.2 Se permite la utilización de sistemas de disipación de energía en las edificaciones siempre y cuando se cumplan las disposiciones del Capítulo II de esta Norma Técnica y, en cuanto corresponda, los requisitos técnicos establecidos en el “Chapter 18 Seismic design requirements for structures with damping systems” del documento “Minimum Design Loads and Associated Criteria for Buildings and Other Structures”, ASCE/SEI 7-22, Structural Engineering Institute of the American Society of Civil Engineers, Reston, Virginia, USA, u otra norma que brinde un nivel de seguridad equivalente o superior a la antes mencionada.

27.3 La instalación de sistemas de aislamiento sísmico o de sistemas de disipación de energía se somete a una supervisión técnica especializada a cargo de un ingeniero civil.

Art. 28 Consideraciones generales para el análisis estructural

28.1 El análisis de las estructuras en cada dirección predominante se realiza por el procedimiento de fuerzas estáticas equivalentes o por el procedimiento de combinación modal espectral, con 100% de las solicitaciones en una dirección y 30% de las solicitaciones en dirección perpendicular.

28.2 Para estructuras con sistemas no paralelos en planta, conforme a la Tabla Nº 12 de la presente Norma Técnica, en adición, se debe considerar que las acciones sísmicas ocurren en las direcciones de los ejes no paralelos.

28.3 La excentricidad accidental a la que se refieren los artículos 37 y 45 de la presente Norma Técnica sólo debe aplicarse en dirección perpendicular a aquella dirección en la que se aplica el 100% de la acción sísmica.

28.4 Se debe considerar las solicitaciones sísmicas verticales en el diseño de los elementos verticales, en elementos horizontales de gran luz, en elementos post o pre tensados y en los voladizos o salientes de un edificio.

28.5 La fuerza sísmica vertical actúa en los elementos simultáneamente con las fuerzas sísmicas horizontales y en el sentido más desfavorable para el análisis.

28.6 Al realizar un procedimiento de análisis tiempo historia, se debe considerar la acción simultánea en todas las componentes, sin excepción de la configuración estructural, regular o irregular.

28.7 Las acciones sísmicas de edificaciones nuevas son determinadas conforme el procedimiento descrito en el Anexo I de la presente Norma Técnica, u otro que determine el proyectista que cumpla con las disposiciones de la presente Norma Técnica.

Art. 29 Diseño y verificación de esfuerzos admisibles

Cuando se realicen verificaciones por esfuerzos admisibles, las fuerzas sísmicas obtenidas con esta Norma Técnica se multiplican por 0,8.

Art. 30 Modelos para el análisis

30.1 El modelo para el análisis considera una distribución espacial de masas y rigideces que sean adecuadas para representar los aspectos más significativos del comportamiento dinámico de la estructura.

30.2 Para el análisis estructural, las estructuras de concreto armado y albañilería deben ser analizadas considerando las inercias de las secciones brutas, ignorando la fisuración y el refuerzo.

30.3 Para edificios en los que el proyectista determine que los sistemas de piso funcionan como diafragmas rígidos, se puede usar un modelo con masas concentradas y tres grados de libertad por diafragma, asociados a dos componentes ortogonales de traslación horizontal y una rotación. En tal caso, las deformaciones de los elementos se compatibilizan mediante la condición de diafragma rígido y la distribución en planta de las fuerzas horizontales se hace en función a las rigideces de los elementos resistentes.

30.4 Se debe verificar que los diafragmas tengan la rigidez, resistencia y conexión adecuada con el sistema estructural para asegurar las hipótesis de diafragma rígido; en caso contrario, se debe tomar en cuenta su flexibilidad para la distribución de las fuerzas sísmicas.

30.5 El modelo estructural debe incluir la tabiquería que no se aísle debidamente de la estructura; en tal caso, los requisitos de diseño para el sistema estructural se deben satisfacer considerando los dos escenarios, con la tabiquería y sin la tabiquería.

30.6 Para los pisos que no constituyan diafragmas rígidos, los elementos resistentes son diseñados para las fuerzas horizontales que directamente les corresponde.

30.7 En los edificios cuyos elementos estructurales predominantes sean muros, se debe utilizar un modelo que tome en cuenta la interacción entre muros en direcciones perpendiculares (muros en H, muros en T y muros en L).

30.8 Para el modelo estructural no se debe incluir la rigidez de las losas de piso fuera de su plano. Las losas se pueden modelar como alas de vigas “T” o “L”, en cuyo caso estas alas deben estar confinadas con estribos y deben tener adecuado detallado por resistencia y ductilidad.

Art. 31 Estimación del peso (P)

El peso (P) se calcula adicionando a la carga permanente y total de la edificación un porcentaje de la carga viva o sobrecarga que se determina de la siguiente manera:

Art. 32 Procedimientos de análisis sísmico

32.1 Los procedimientos de análisis sísmicos son los siguientes:

32.2 El análisis sísmico se realiza empleando un modelo de comportamiento lineal y elástico con las solicitaciones sísmicas reducidas.

32.3 El procedimiento de análisis dinámico tiempo - historia, descrito en el Subcapítulo 3 del presente Capítulo, puede ser empleado con fines de verificación, pero no es sustituto de los procedimientos indicados en los Subcapítulos 1 y 2 del presente Capítulo.

Art. 33 Consideraciones básicas para el análisis estático o de fuerzas equivalentes

33.1 Este método representa las solicitaciones sísmicas mediante un conjunto de fuerzas actuando en el centro de masas de cada nivel de la edificación.

33.2 Pueden analizarse mediante este procedimiento todas las estructuras regulares o irregulares ubicadas en la zona sísmica 1. En las otras zonas sísmicas puede emplearse este procedimiento para las estructuras clasificadas como regulares, según el artículo 23 de la presente Norma Técnica, de no más de 30 m de altura, y para las estructuras de muros portantes de concreto armado y albañilería armada o confinada de no más de 15 m de altura, aun cuando sean irregulares.

33.3 Para las estructuras que puedan analizarse con este método de acuerdo al numeral 33.2 del presente artículo, el análisis de la estructura en cada dirección predominante se realiza con el 100% de las solicitaciones en una dirección y 30% de las solicitaciones en dirección perpendicular, sumando los valores absolutos de los correspondientes resultados.

Art. 34 Fuerza cortante en la base

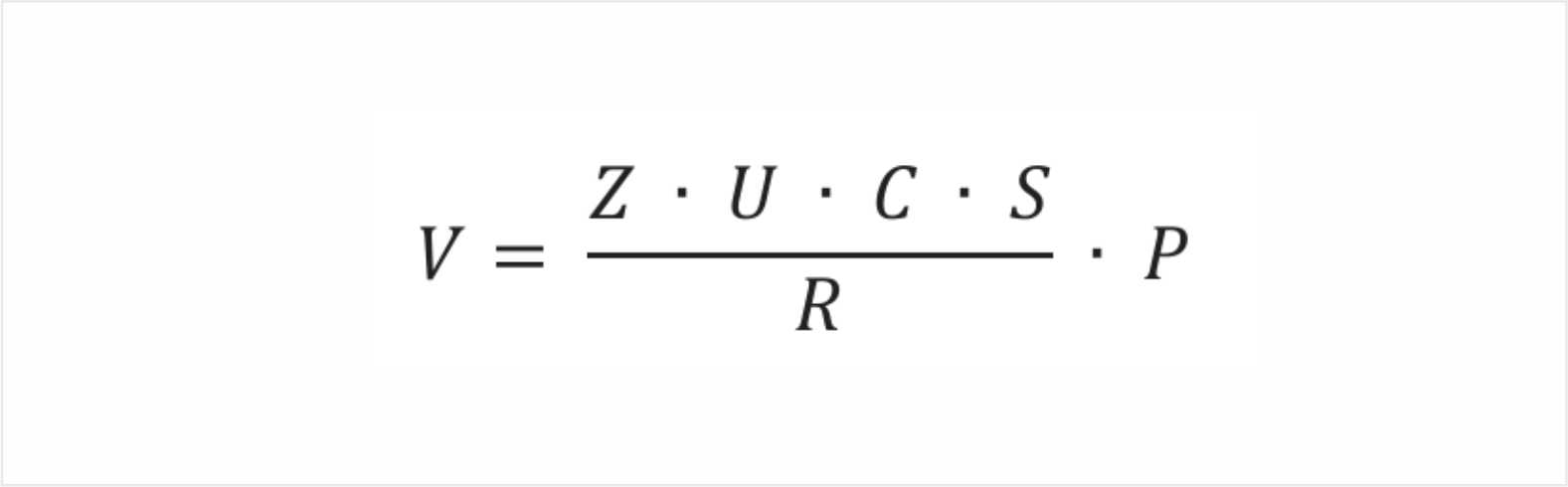

34.1 La fuerza cortante total en la base de la estructura, correspondiente a la dirección considerada, se determina por la siguiente expresión:

Cuando el periodo fundamental de la estructura sea menor que T_P, se debe usar un valor de C igual a 2,5.

34.2 El valor de C/R debe cumplir con:

Art. 35 Distribución de la fuerza sísmica en altura

35.1 Las fuerzas sísmicas horizontales en cualquier nivel i, correspondientes a la dirección considerada, se calculan mediante:

F_i = α_i · V

35.2 Donde n es el número de pisos del edificio, k es un exponente relacionado con el período fundamental de vibración de la estructura (T), en la dirección considerada, que se calcula de acuerdo a:

Art. 36 Período fundamental de vibración

36.1 El período fundamental de vibración para cada dirección se estima con la siguiente expresión:

Donde:

C_T = 35 Para edificios cuyos elementos resistentes en la dirección considerada sean únicamente:

C_T = 45 Para edificios cuyos elementos resistentes en la dirección considerada sean:

C_T = 60 Para edificios de albañilería y para todos los edificios de concreto armado duales, de muros estructurales, y muros de ductilidad limitada.

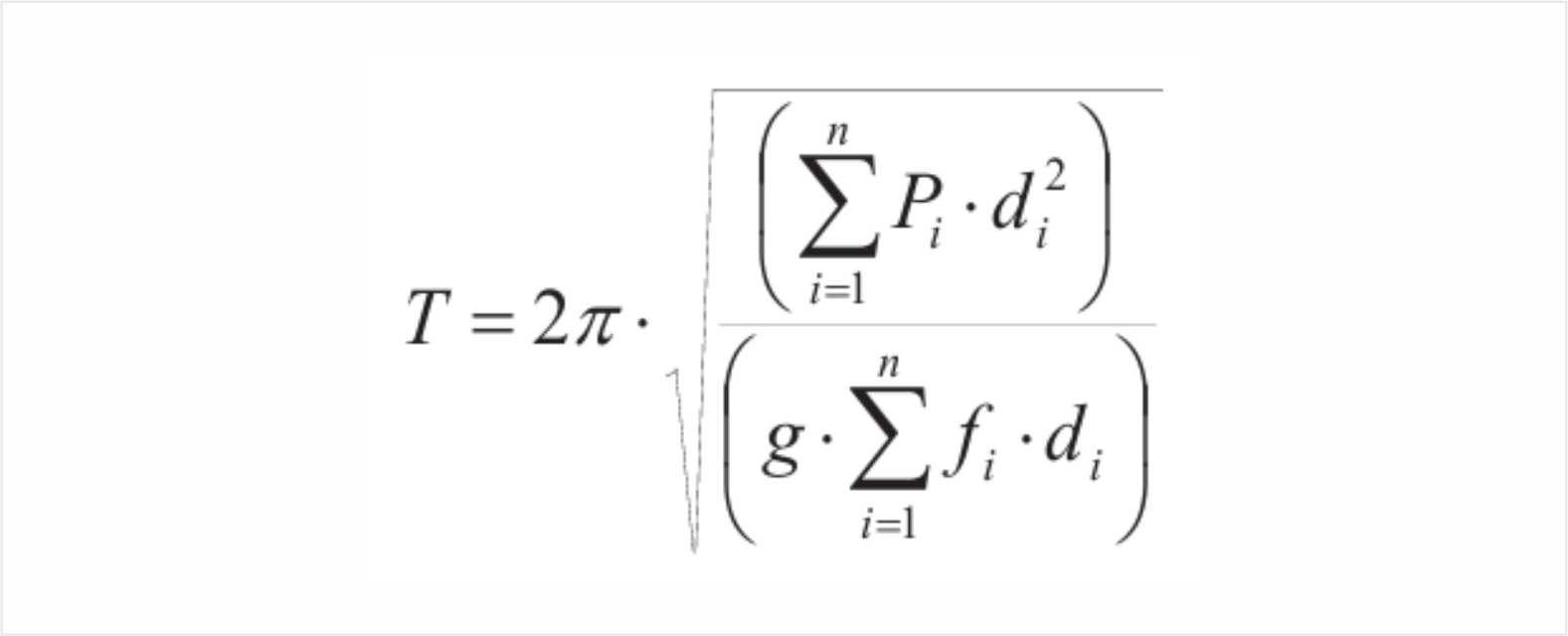

36.2 Alternativamente, puede usarse la siguiente expresión:

Donde:

36.3 Cuando el análisis no considere la rigidez de los elementos no estructurales que no se aíslen debidamente de la estructura, el período fundamental T se toma como 0,85 del valor obtenido con la fórmula precedente.

Art. 37 Excentricidad accidental

Para estructuras con diafragmas rígidos, se debe considerar que la fuerza en cada nivel (F_i) actúa en el centro de masas del nivel respectivo. Además de la excentricidad propia de la estructura se debe calcular el efecto de excentricidades accidentales (en cada dirección de análisis) como se indica a continuación:

M_ti = ± F_i · e_i

Para cada dirección de análisis, la excentricidad accidental en cada nivel (e_i), se considera como 0,05 veces la dimensión del edificio en la dirección perpendicular a la dirección de análisis.

Art. 38 Fuerzas sísmicas verticales

38.1 La fuerza sísmica vertical se debe considerar como una fracción del peso igual a 2/3 Z · U · S.

38.2 En elementos horizontales de grandes luces, incluyendo volados, se requiere un análisis dinámico con los espectros establecidos en el artículo 41 de la presente Norma Técnica.

Art. 39 Consideración general para el análisis dinámico modal espectral

Cualquier estructura puede ser diseñada usando los resultados de los análisis dinámicos por combinación modal espectral, según lo establecido en este Subcapítulo.

Art. 40 Modos de vibración

40.1 Los modos de vibración deben determinarse por un procedimiento de análisis que considere apropiadamente las características de rigidez y la distribución de las masas.

40.2 En cada dirección se consideran aquellos modos de vibración cuya suma de masas efectivas sea por lo menos el 90% de la masa total. Se debe tomar como mínimo los tres primeros modos predominantes en la dirección de análisis.

Art. 41 Aceleración espectral

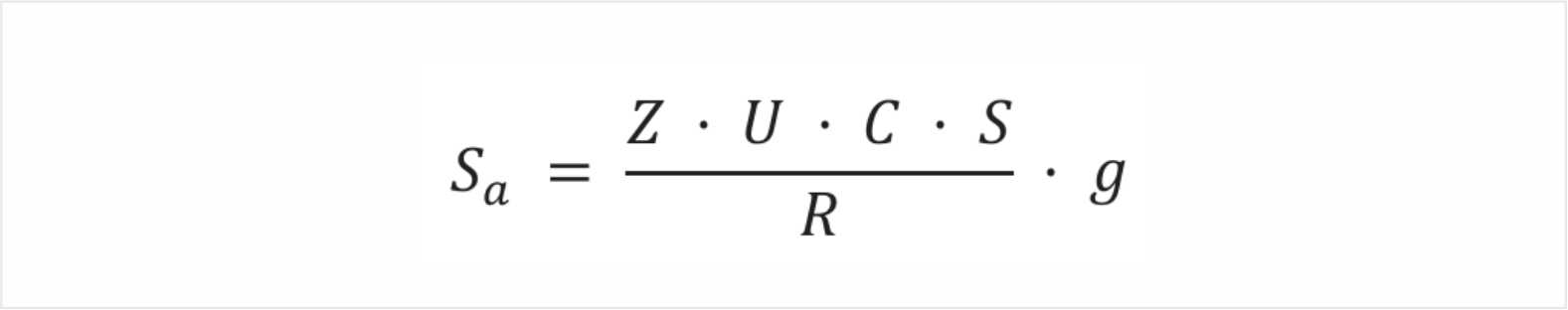

41.1 Para cada una de las direcciones horizontales analizadas se utiliza un espectro inelástico de pseudo-aceleraciones determinado por:

41.2 Para el análisis en la dirección vertical puede usarse un espectro con valores iguales a los 2/3 del espectro empleado para las direcciones horizontales.

Art. 42 Criterios de combinación

42.1 Mediante los criterios de combinación que se indican, se puede obtener la respuesta máxima elástica esperada (r), tanto para las fuerzas internas en los elementos componentes de la estructura, como para los parámetros globales del edificio como fuerza cortante en la base, cortantes de entrepiso, momentos de volteo, desplazamientos totales y relativos de entrepiso.

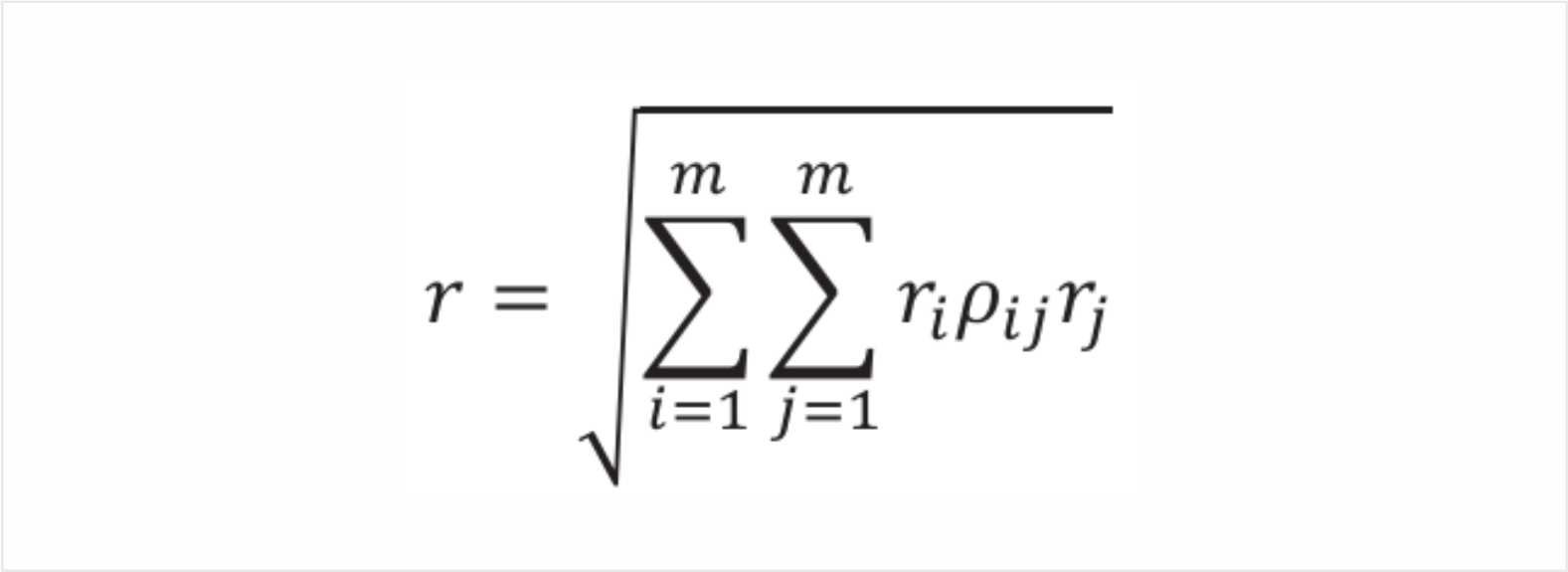

42.2 La respuesta máxima elástica esperada (r) correspondiente al efecto conjunto de los diferentes modos de vibración empleados (r_i) puede determinarse usando la combinación cuadrática completa de los valores calculados para cada modo.

Donde r representa las respuestas modales, desplazamientos o fuerzas, los coeficientes de correlación son dados por:

β, fracción del amortiguamiento crítico, que se puede suponer constante para todos los modos igual a 0,05

ω_i, ω_j son las frecuencias angulares de los modos i, j

42.3 Alternativamente, la respuesta máxima puede estimarse mediante la siguiente expresión:

Art. 43 Criterios de combinación direccional

La respuesta máxima elástica esperada por efecto de la acción simultánea de las solicitaciones sísmicas con 100% en una dirección y 30 % en la dirección perpendicular, tanto para fuerzas internas, como para los parámetros globales del edificio (fuerza cortante en la base, cortantes de entrepiso, momentos de volteo, desplazamientos totales y relativos de entrepiso) se obtiene como la raíz cuadrada de la suma de los cuadrados de los efectos de las componentes de sismo en cada dirección.

Art. 44 Fuerza cortante mínima

44.1 Para cada una de las direcciones consideradas en el análisis, la fuerza cortante en el primer entrepiso del edificio no debe ser menor que el 80% del valor calculado, según el artículo 34 de la presente Norma Técnica para estructuras regulares, ni menor que el 90% para estructuras irregulares.

44.2 Si el resultado de la fuerza cortante no cumple con lo establecido en el numeral 44.1 del presente artículo, se debe incrementar el cortante escalando proporcionalmente todos los otros resultados obtenidos, excepto los desplazamientos.

Art. 45 Excentricidad accidental (Efectos de torsión)

La incertidumbre en la localización de los centros de masa en cada nivel, se considera mediante una excentricidad accidental perpendicular a la dirección del sismo igual a 0,05 veces la dimensión del edificio en la dirección perpendicular a la dirección de análisis. En cada caso se considera el signo más desfavorable.

Art. 46 Consideraciones generales para el análisis dinámico tiempo-historia

46.1 El análisis dinámico tiempo - historia puede emplearse como un procedimiento complementario a los especificados en los Subcapítulos 1 y 2 del presente Capítulo.

46.2 En este tipo de análisis se utiliza un modelo matemático de la estructura que considere directamente el comportamiento histerético de los elementos, determinándose la respuesta frente a un conjunto de aceleraciones del terreno mediante integración directa de las ecuaciones de equilibrio.

Art. 47 Registros de aceleración

47.1 Para el análisis se usan como mínimo siete conjuntos de registros de aceleraciones del terreno, cada uno de los cuales incluye dos componentes en direcciones ortogonales.

47.2 Cada conjunto de registros de aceleraciones del terreno contiene un par de componentes de aceleración horizontal, elegidas y escaladas de eventos individuales.

47.3 Las historias de aceleración son obtenidas de eventos cuyas magnitudes, distancia a las fallas, y mecanismos de fuente sean consistentes con el máximo sismo considerado. Cuando no se cuente con el número requerido de registros apropiados, se pueden usar registros simulados para alcanzar el número total requerido.

47.4 Para cada par de componentes horizontales de movimiento del suelo, se construye un espectro de pseudo aceleraciones tomando la raíz cuadrada de la suma de los cuadrados (SRSS) de los valores espectrales calculados para cada componente por separado, con 5% del amortiguamiento crítico.

47.5 Cuando se utilice escalamiento de amplitudes, se debe usar el mismo factor de escalamiento para ambas componentes. Cada par de componentes horizontales de movimiento del suelo debe escalarse de modo que, en el rango de períodos comprendido entre 0,2T y 1,5T (siendo T el período fundamental), el promedio de los valores espectrales SRSS obtenidos conforme al numeral 47.4 del presente artículo, no sea menor que la ordenada correspondiente del espectro de diseño calculada según el artículo 41 de la presente Norma Técnica, con R = 1.

47.6 Para registros espectro compatibles ambas componentes se modifican independientemente, pero el promedio de los valores espectrales SRSS, para cada período en el rango entre 0,2T y 1,5T, debe ser por lo menos 100% de la ordenada correspondiente del espectro de diseño, calculada según el artículo 41 de la presente Norma Técnica, con R = 1. Adicionalmente, en cada registro, los valores espectrales en la dirección de análisis no deben ser menores que el 90% del correspondiente espectro de diseño.

Art. 48 Modelo para el análisis

48.1 El modelo matemático representa correctamente la distribución espacial de masas en la estructura.

48.2 El comportamiento de los elementos es modelado de forma consistente con resultados de ensayos de laboratorio, el cual toma en cuenta la fluencia, la degradación de resistencia, la degradación de rigidez, el estrechamiento de los lazos histeréticos, y todos los aspectos relevantes del comportamiento estructural indicado por los ensayos.

48.3 La resistencia de los elementos es obtenida en base a los valores esperados sobre resistencia del material, endurecimiento por deformación y degradación de resistencia por la carga cíclica.

48.4 Se permite suponer propiedades lineales para aquellos elementos en los que el análisis demuestre que permanecen en el rango elástico de respuesta.

48.5 Se puede considerar un amortiguamiento viscoso equivalente con un valor máximo del 5% del amortiguamiento crítico, además de la disipación resultante del comportamiento histerético de los elementos.

48.6 Se puede suponer que la estructura está empotrada en la base, o alternativamente considerar la flexibilidad del sistema de cimentación, si fuera pertinente.

Art. 49 Tratamiento de resultados

49.1 Las fuerzas de diseño, las deformaciones en los elementos y las distorsiones de entrepiso, se evalúan a partir de los promedios de los correspondientes resultados máximos obtenidos en los distintos análisis.

49.2 Las distorsiones máximas de entrepiso no deben exceder 1,25 veces de los valores indicados en la Tabla Nº 14 de la presente Norma Técnica.

49.3 Las deformaciones en los elementos no deben exceder de 2/3 de aquellas para las que perderían la presión admisible para cargas verticales o para las que se tendría una pérdida de resistencia en exceso a 30%.

49.4 Para verificar la resistencia de los elementos se dividen los resultados del análisis entre R = 2, empleándose las Normas Técnicas del RNE aplicables a cada material.

Art. 50 Determinación de desplazamientos laterales

50.1 Para estructuras regulares, los desplazamientos laterales se calculan multiplicando por 0,75 R los resultados obtenidos del análisis lineal y elástico con las solicitaciones sísmicas reducidas.

50.2 Para estructuras irregulares, los desplazamientos laterales se calculan multiplicando por 0,85 R los resultados obtenidos del análisis lineal elástico.

50.3 Para el cálculo de los desplazamientos laterales no se consideran los valores mínimos de C/R indicados en el artículo 34 de la presente Norma Técnica ni el cortante mínimo en la base, especificado en el artículo 44 de la presente Norma Técnica.

Art. 51 Desplazamientos laterales relativos admisibles

El máximo desplazamiento relativo de entrepiso, calculado según el artículo 50 de la presente Norma Técnica, no excede la fracción de la altura de entrepiso (distorsión) que se indica en la siguiente tabla:

Tabla Nº 14 | Límites para la distorsión del entrepiso

Nota: Los límites de la distorsión (deriva) para estructuras de uso industrial son establecidos por el proyectista, pero en ningún caso exceden el doble de los valores de esta Tabla.

Art. 52 Separación entre edificios (s)

52.1 Toda estructura está separada de las estructuras vecinas, desde el nivel del terreno natural, por una distancia mínima s para evitar el contacto durante un movimiento sísmico.

52.2 La distancia mínima s no debe ser menor que los 2/3 de la suma de los desplazamientos máximos de los edificios adyacentes, ni menor que:

s = 0,02 · Z · S · h ≥ 0,03 m

Donde h es la altura medida desde el nivel del terreno natural hasta el nivel considerado para evaluar s.

52.3 El edificio se debe distanciar de los límites de propiedad adyacentes a otros lotes edificables, o con edificaciones, en una distancia no menor que 2/3 del desplazamiento máximo calculado según el artículo 50 de la presente Norma Técnica; ni menor que s/2 si la edificación existente cuenta con una junta sísmica reglamentaria.

52.4 En caso de que no exista la junta sísmica reglamentaria, el edificio se debe separar de la edificación existente en una distancia que resulte del valor de s/2 que le corresponde, más el valor s/2 de la estructura vecina.

Art. 53 Redundancia estructural

Cuando sobre un solo elemento de la estructura, muro o pórtico, actúa una fuerza de 30% o más del total de la fuerza cortante horizontal en cualquier entrepiso, dicho elemento se diseña para el 125% de dicha fuerza.

Art. 54 Verificación de resistencia última

En caso se realice un análisis de la resistencia última se puede utilizar las especificaciones del Standard ASCE/SEI 41-23 “Seismic Evaluation and Retrofit of Existing Buildings”, o se puede aplicar otra norma que brinde un nivel de seguridad equivalente o superior a la antes mencionada.

Art. 55 Elementos no estructurales

55.1 Los elementos no estructurales que estén unidos al sistema estructural sismorresistente y que acompañen la deformación de la estructura, no deben causar daños en caso de falla.

55.2 Los elementos no estructurales que tienen adecuada resistencia y rigidez para acciones sísmicas incluyen, entre otros, los siguientes:

Art. 56 Responsabilidad profesional

Los profesionales que elaboran los diferentes proyectos son responsables de proveer a los elementos no estructurales la adecuada resistencia y rigidez para acciones sísmicas, según lo establecido en la Norma Técnica G.030 Derechos y responsabilidades del RNE.

Art. 57 Fuerzas de diseño

57.1 Los elementos no estructurales, sus anclajes, y sus conexiones se diseñan para resistir una fuerza sísmica horizontal en cualquier dirección (F) asociada a su peso (P_e), cuya resultante puede suponerse aplicada en el centro de masas del elemento, tal como se indica a continuación:

Donde:

57.2 Alternativamente, puede utilizarse la siguiente ecuación:

Donde:

Los valores de C₁ se toman de la siguiente tabla:

Tabla Nº 15 | Valores de C₁

57.3 Para calcular las solicitaciones de diseño en muros, tabiques, parapetos y en general elementos no estructurales con masa distribuida, la fuerza F se convierte en una carga uniformemente distribuida por unidad de área.

57.4 Para muros y tabiques soportados horizontalmente en dos niveles consecutivos, se toma el promedio de las aceleraciones de los dos niveles.

Art. 58 Fuerza horizontal mínima

En ningún nivel del edificio la fuerza F calculada con el artículo 57 de la presente Norma Técnica es menor que:

0,5 · Z · U · S · P_e

Art. 59 Fuerzas sísmicas verticales

59.1 La fuerza sísmica vertical se debe considerar como 2/3 de la fuerza horizontal.

59.2 Para equipos soportados por elementos de grandes luces, incluyendo volados, se requiere un análisis dinámico con los espectros definidos en el numeral 41.2 del artículo 41 de la presente Norma Técnica.

Art. 60 Elementos no estructurales localizados en la base de la estructura, por debajo de la base y cercos

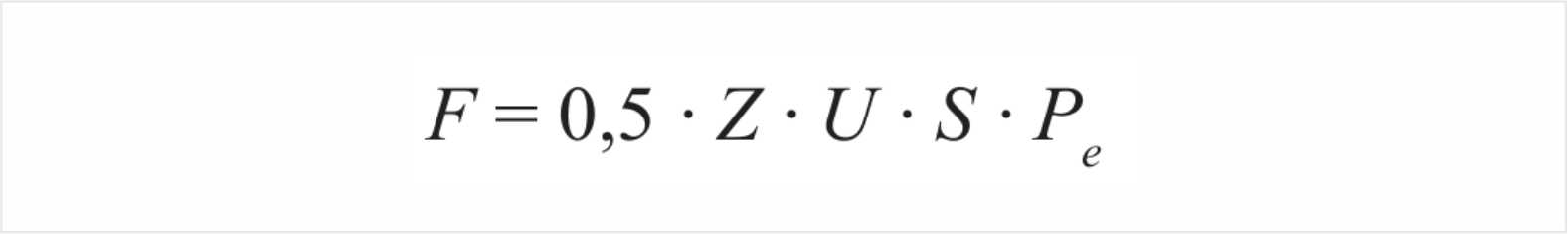

Los elementos no estructurales localizados a nivel de la base de la estructura o por debajo de ella (sótanos) y los cercos, se diseñan con una fuerza horizontal calculada con:

F = 0,5 · Z · U · S · P_e

Art. 61 Otras estructuras

61.1 Para letreros, chimeneas, torres y antenas de comunicación instaladas en cualquier nivel del edificio, la fuerza de diseño se establece considerando las propiedades dinámicas del edificio y de la estructura a instalar.

61.2 La fuerza de diseño no debe ser menor que la calculada con la metodología establecida en este Capítulo, con un valor de C₁ mínimo de 3,0.

Art. 62 Cimentación

62.1 Las suposiciones que se realicen para los apoyos de la estructura son concordantes con las características propias del suelo de cimentación, y el tipo de cimentación utilizado.

62.2 La determinación de las presiones actuantes en el suelo para la verificación por esfuerzos admisibles, se calcula con las fuerzas obtenidas del análisis sísmico multiplicadas por 0,8 según lo indicado en el artículo 29 de la presente Norma Técnica.

62.3 Para el diseño de las cimentaciones de edificaciones para evacuación vertical frente a tsunamis, se debe cumplir, adicionalmente a lo establecido en la presente Norma Técnica, lo dispuesto en el Capítulo VI Diseño de cimentaciones de estructuras resistentes a tsunamis de la Norma “Lineamientos para el diseño de edificaciones para evacuación vertical frente a tsunamis” o norma que la sustituya.

Art. 63 Presión admisible

63.1 En todo Estudio de Mecánica de Suelos (EMS) se debe considerar los efectos de los sismos para la determinación de la presión admisible del suelo de cimentación.

63.2 En los sitios en que pueda producirse licuación del suelo, se efectúa una investigación geotécnica que evalúe esta posibilidad y determine la solución más adecuada.

Art. 64 Momento de volteo

64.1 Toda estructura y su cimentación deben diseñarse para resistir el momento de volteo que produce un sismo calculado mediante: (i) análisis estático o de fuerzas equivalentes; o (ii) análisis dinámico modal espectral.

64.2 El factor de seguridad calculado con las fuerzas que se obtienen en el análisis estructural, sin considerar la reducción establecida en el artículo 29 de la presente Norma Técnica, debe ser mayor o igual que 1,2.

Art. 65 Cimentaciones sobre suelos flexibles o de baja presión admisible

65.1 Para zapatas aisladas con o sin pilotes en suelos tipo S₃ y S₄, para las Zonas 3 y 4, y en general para suelos con una presión admisible menor que 0,10 MPa, se provee elementos de conexión en ambas direcciones, los que se diseñan en tracción o compresión, para una fuerza horizontal mínima equivalente al 10% de las cargas verticales amplificadas que soporta la zapata, adicionalmente a las solicitaciones por flexión que pudieran existir.

65.2 Para el caso de zapatas sobre pilotes, pilares perforados y cajones de cimentación, se debe proveer vigas de conexión tomando en cuenta los giros y deformaciones por efecto de la fuerza horizontal diseñando pilotes y zapatas para estas solicitaciones. Los pilotes tienen una resistencia en tracción de por lo menos el 15% de la carga vertical que soportan.

Art. 66 Criterios generales para evaluación, reparación y reforzamiento de estructuras

66.1 Las estructuras dañadas por sismos deben ser evaluadas, reparadas y/o reforzadas de tal manera que se corrijan los defectos estructurales que provocaron los daños y recuperen la capacidad de resistir un nuevo evento sísmico, acorde con lo dispuesto en artículo 7 de la presente Norma Técnica.

66.2 En la evaluación y reforzamiento de estructuras existentes, se debe garantizar que recuperen la capacidad de resistir un evento sísmico, conforme a lo dispuesto en el artículo 7 de la presente Norma Técnica.

Art. 67 Evaluación de estructuras después de un sismo

Ocurrido el evento sísmico, la estructura debe ser evaluada por un ingeniero civil, quien determina si la edificación se encuentra en buen estado o requiere de reforzamiento, reparación o demolición. El estudio debe considerar las características geotécnicas del sitio.

Art. 68 Reparación y reforzamiento

68.1 La reparación o reforzamiento debe dotar a la estructura de una combinación adecuada de rigidez, resistencia y ductilidad que garantice su buen comportamiento en eventos futuros, en cumplimiento de las Normas Técnicas del RNE.

68.2 El proyecto de reparación o reforzamiento debe incluir los detalles, procedimientos y sistemas constructivos a seguirse.

68.3 El proyectista debe sustentar los límites de distorsión considerados, teniendo en cuenta la antigüedad y las características de la edificación. Las distorsiones en ningún caso deben ser mayores que las establecidas en la Tabla Nº 14 de la presente Norma Técnica.

68.4 Las edificaciones se pueden intervenir empleando los criterios de reforzamiento sísmico progresivo y en la medida que sea aplicable, usando los criterios establecidos en el documento “Engineering Guideline for Incremental Seismic Rehabilitation”, FEMA P-420, Risk Management Series, USA, 2009, u otra norma que brinde un nivel de seguridad equivalente o superior a la antes mencionada.

Art. 69 Estación acelerométrica

69.1 La estación acelerométrica debe estar equipada con un sensor acelerométrico triaxial, un registrador, una unidad de almacenamiento, dos fuentes de suministro de energía (tensión de suministro de 220V y una batería externa que funciona de manera automática ante la falla del suministro normal) y acceso a internet.

69.2 El acceso a la estación acelerométrica es restringido para su operación y mantenimiento.

69.3 El edificio debe contar con la estación acelerométrica y sus equipos, cuyas especificaciones técnicas cumplen lo dispuesto por el Lineamiento LI Nº 001-2026-IGP “Especificaciones Técnicas para Registradores Acelerométricos y Requisitos Mínimos para su Instalación, Operación y Mantenimiento en el Contexto de la Norma E.030 Diseño Sismorresistente” del Instituto Geofísico del Perú (IGP) u otra norma que lo sustituya, deben encontrarse en funcionamiento, así como contar con el respectivo protocolo de mantenimiento.

69.4 El suministro eléctrico para el equipo acelerométrico debe tener los accesorios para garantizar una línea estabilizada y evitar el daño del mismo.

69.5 En el caso de tener más de una estación acelerométrica en el edificio se debe garantizar el registro de las vibraciones en simultáneo.

69.6 Para obtener el certificado de conformidad de obra y declaratoria de edificación, y bajo responsabilidad del funcionario que lo suscribe, el propietario debe presentar una constancia de instalación, funcionamiento y accesibilidad a los datos de cada estación acelerométrica expedida por el Instituto Geofísico del Perú (IGP).

Art. 70 Estación acelerométrica en edificaciones

70.1 Las edificaciones que, individualmente o en forma conjunta, tengan un área techada igual o mayor que 10 000 m², y en edificaciones esenciales categoría A₁ conforme la Tabla Nº 7 de la presente Norma Técnica, deben contar con una estación acelerométrica y su correspondiente equipo acelerométrico, instalados a nivel del terreno natural o en la base del edificio.

70.2 En edificaciones con más de 20 pisos o en aquellas con dispositivos de disipación sísmica o de aislamiento sísmico en la base, de cualquier altura, deben contar con una estación acelerométrica y su correspondiente equipo a nivel del terreno natural o en la base del edificio, y otra adicional en la azotea.

Art. 71 Ubicación de la estación acelerométrica

71.1 El lugar donde se ubica la estación acelerométrica debe ser adecuado para protegerla de temperaturas extremas y que no sufra daños que afecten su funcionalidad antes y después de la ocurrencia de un sismo intenso.

71.2 La estación acelerométrica debe contar con un ducto al exterior para el cableado de la antena GPS de control de tiempo. La longitud del ducto debe ser tal que la antena GPS de control de tiempo tenga visibilidad sin obstáculos en el exterior.

71.3 La estación acelerométrica debe estar alejada de fuentes de energía como ascensores, generadores y tomas de aire y agua.

71.4 El plano de ubicación y la ficha técnica del equipo acelerométrico deben estar disponibles en el lugar de la estación acelerométrica.

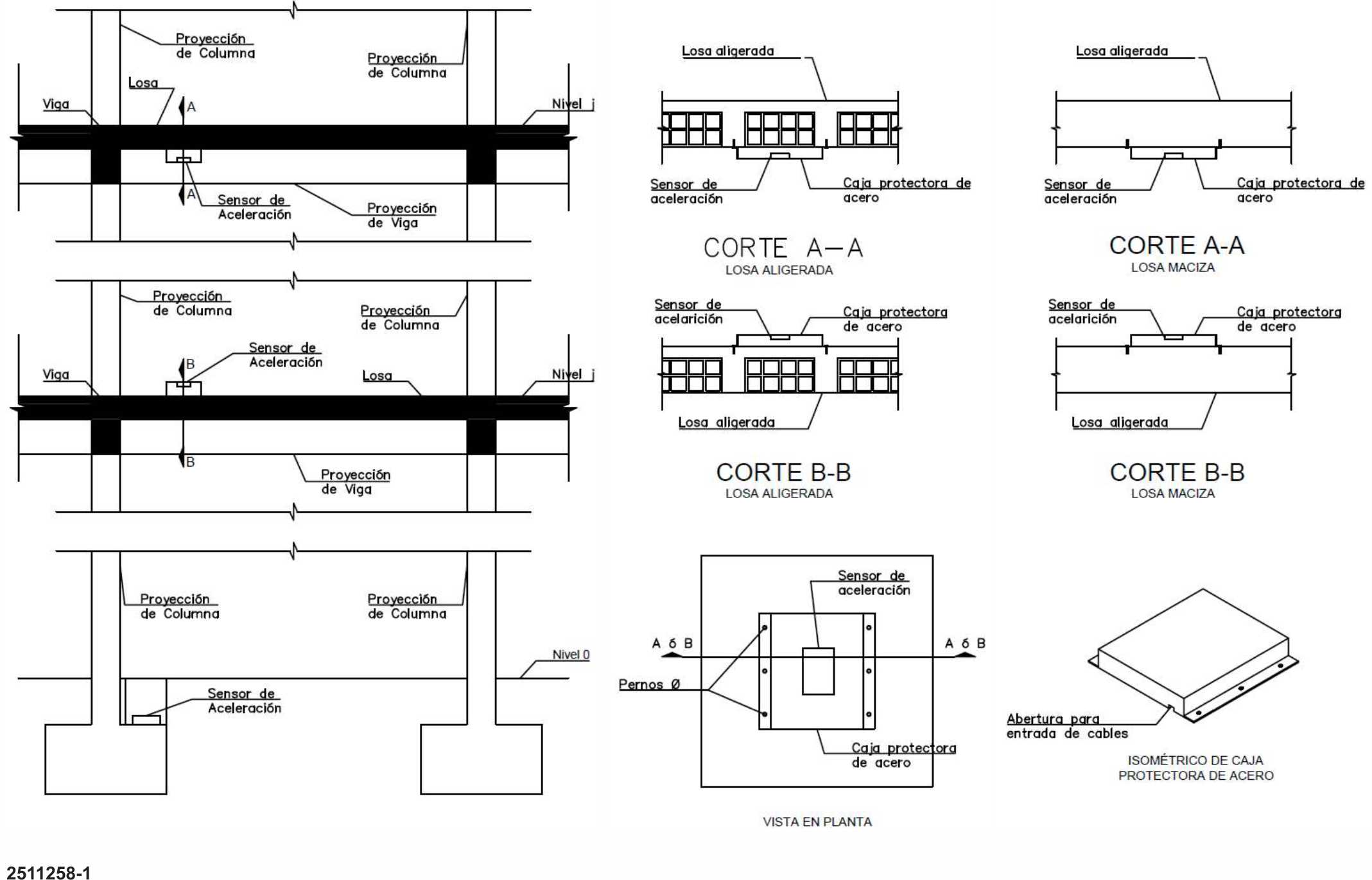

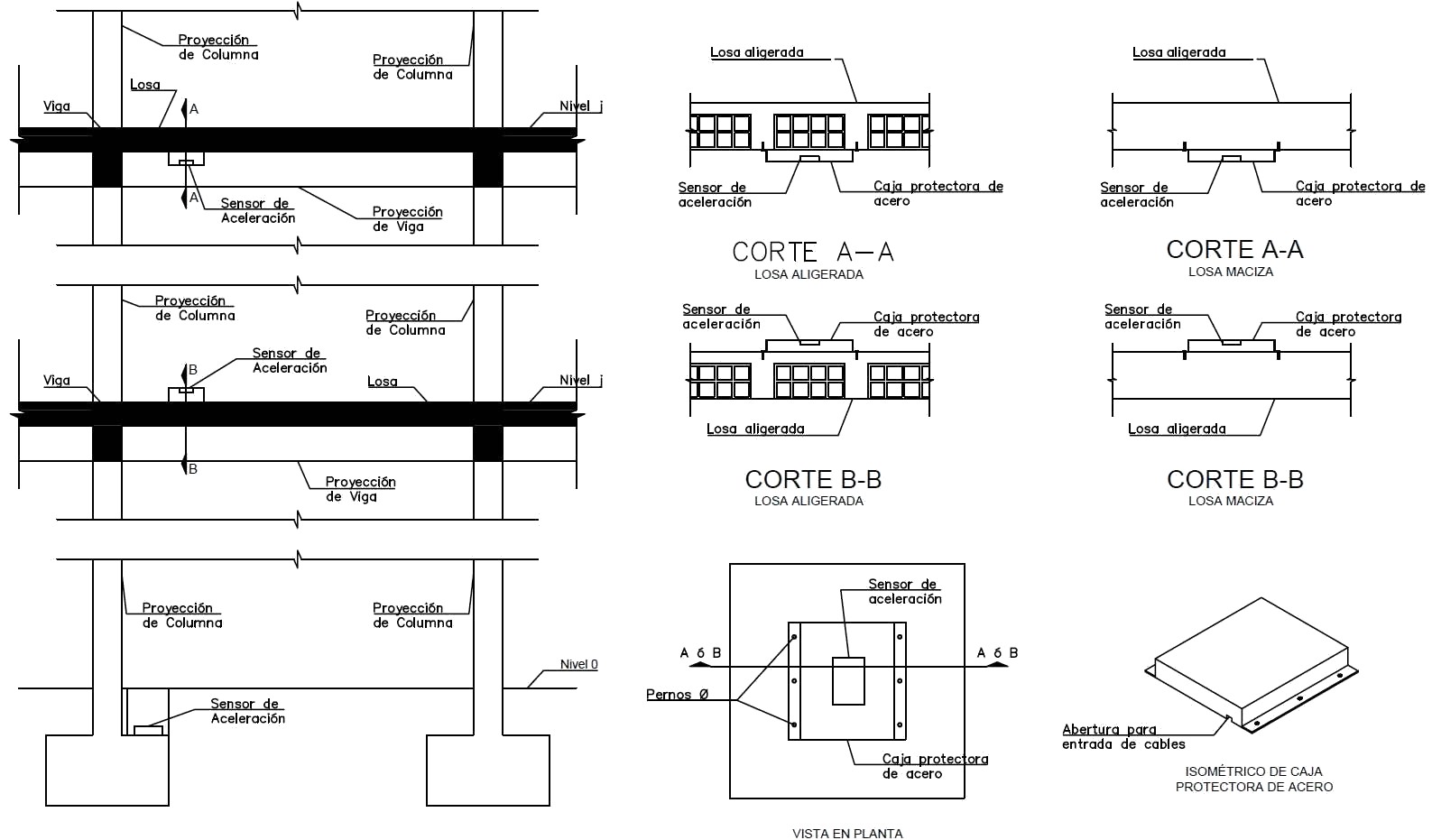

Art. 72 Instalación de la estación acelerométrica

72.1 Los canales del sensor acelerométrico triaxial deben estar orientados a los siguientes ejes principales ortogonales del edificio:

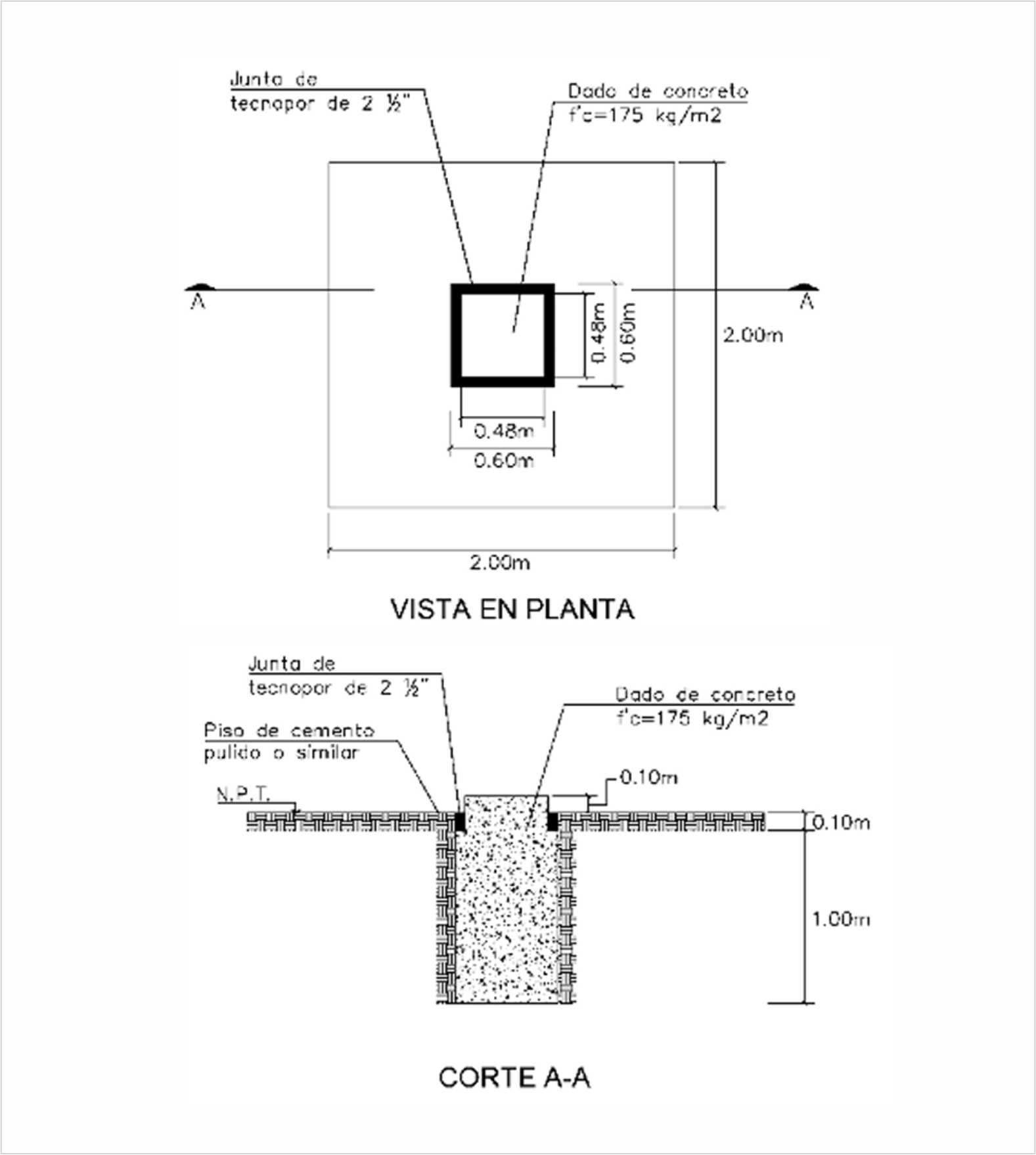

72.2 En caso que la estación acelerométrica es instalada en la base del edificio:

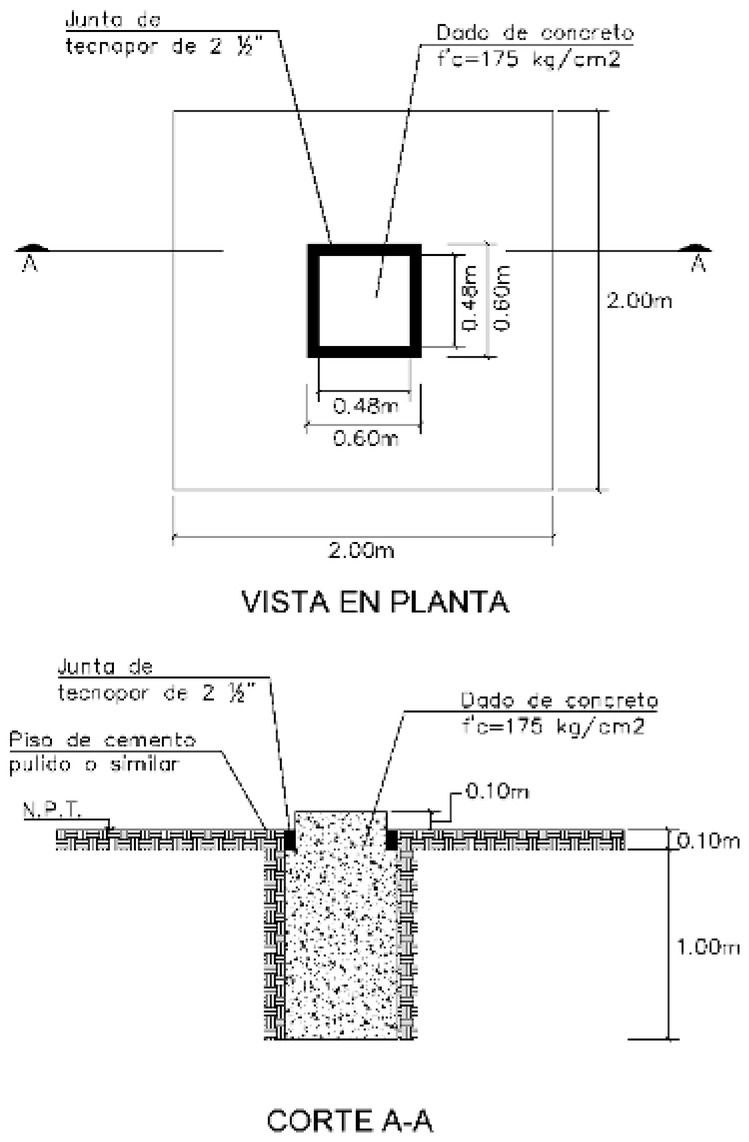

Figura Nº 2 | Disposición del equipo acelerométrico en la base (acelerómetro para el suelo)

72.3 En el caso que la estación acelerométrica y su equipo se encuentren en la azotea del edificio:

Art. 73 Mantenimiento

El Instituto Geofísico del Perú (IGP) monitorea el mantenimiento operativo de la estación acelerométrica y su equipo, el cual es provisto por el propietario o junta de propietarios del edificio.

Art. 74 Disponibilidad de datos

La ubicación de las estaciones acelerométricas y la información registrada por los equipos acelerométricos es integrada por el Instituto Geofísico del Perú (IGP) a la base de datos de la Red Geofísica Nacional (Redgen), quien debe ponerla a disposición del público en general.

Paso 1 Factor de zona Z (Artículo 11)

Determinar la zona sísmica donde se encuentra el proyecto en base al mapa de zonificación sísmica (Figura Nº 1) o a la Tabla de provincias y distritos del Anexo II.

Determinar el factor de zona (Z) de acuerdo a la Tabla Nº 1.

Paso 2 Perfil de suelo (Subcapítulo 3 del Capítulo II)

De acuerdo a los resultados del Estudio de Mecánica de Suelos (EMS) se determina el tipo de perfil de suelo según el artículo 14 donde se definen 5 perfiles de suelo. La clasificación se hace en base a los parámetros indicados en la Tabla Nº 3, considerando promedios para los estratos de los primeros 30 m bajo el nivel de cimentación.

Cuando no se conozcan las propiedades del suelo hasta la profundidad de 30 m, el profesional responsable del EMS determina el tipo de perfil de suelo sobre la base de las condiciones geotécnicas conocidas.

Paso 3 Parámetros de sitio S, T_P y T_L (Subcapítulo 4 del Capítulo II)

El factor de amplificación del suelo se obtiene de la Tabla Nº 4 y depende de la zona sísmica y el tipo de perfil de suelo. Los períodos T_P y T_L se obtienen de la Tabla Nº 5 y solo dependen del tipo de perfil de suelo.

Paso 4 Construir la función factor de amplificación sísmica C versus período T (Artículo 18)

Depende de los parámetros de sitio T_P y T_L. Se definen tres tramos, períodos cortos, intermedios y largos, y se aplica para cada tramo las expresiones de este numeral.

Paso 5 Categoría de la edificación y el factor de uso U (Artículo 19)

La categoría de la edificación y el factor de uso (U) se obtienen de la Tabla Nº 7.

Paso 6 Sistema estructural (Artículos 20 y 21)

Se determina el sistema estructural de acuerdo a las definiciones que aparecen en el artículo 20.

En la Tabla Nº 9 (artículo 21) se definen los sistemas estructurales permitidos de acuerdo a la categoría de la edificación y a la zona sísmica en la que se encuentra.

Paso 7 Coeficiente básico de reducción de fuerzas sísmicas, R₀ (Artículo 22)

De la Tabla Nº 10 se obtiene el valor del coeficiente R₀, que depende únicamente del sistema estructural.

Paso 8 Factores de irregularidad I_a, I_p (Artículo 24)

El factor I_a se determina como el menor de los valores de la Tabla Nº 11 correspondiente a las irregularidades existentes en altura. El factor I_p se determina como el menor de los valores de la Tabla Nº 12 correspondiente a las irregularidades existentes en planta.

En la mayoría de los casos se puede determinar si una estructura es regular o irregular a partir de su configuración estructural, pero en los casos de Irregularidad de Rigidez e Irregularidad Torsional se comprueba con los resultados del análisis sísmico según se indica en la descripción de dichas irregularidades.

Paso 9 Restricciones a la irregularidad (Artículo 25)

Verificar las restricciones a la irregularidad de acuerdo a la categoría y zona de la edificación en la Tabla Nº 13. Modificar la estructuración en caso que no se cumplan las restricciones de esta Tabla.

Paso 10 Coeficiente de reducción de la fuerza sísmica R (Artículo 26)

Se determina R = R₀ · I_a · I_p.

Paso 11 Modelos de análisis (Artículo 30)

Desarrollar el modelo matemático de la estructura. Para estructuras de concreto armado y albañilería se deben considerar las propiedades de las secciones brutas ignorando la fisuración y el refuerzo.

Paso 12 Estimación del peso P (Artículo 31)

Se determina el peso (P) para el cálculo de la fuerza sísmica adicionando a la carga permanente total un porcentaje de la carga viva que depende del uso y la categoría de la edificación, definido de acuerdo a lo indicado en este numeral.

Paso 13 Procedimientos de análisis sísmico (Artículos 32 al 49)

Se definen los procedimientos de análisis establecidos en esta Norma Técnica, que son análisis estático (artículos 33 al 38) y análisis dinámico modal espectral (del artículo 39 al 45).

Paso 13A Análisis estático (Artículos 33 al 38)

Este procedimiento solo es aplicable a las estructuras que cumplen lo indicado en el artículo 33.

El análisis estático tiene los siguientes pasos:

Paso 13B Análisis dinámico (Artículos 39 al 45)

Si se elige o es un requerimiento desarrollar un análisis dinámico modal espectral se debe:

Paso 14 Revisión de las hipótesis del análisis

Con los resultados de los análisis se revisan los factores de irregularidad aplicados en el paso 8. En base a éstos se verifica si los valores de R se mantienen o son modificados. En caso de haberse empleado el procedimiento de análisis estático se verifica lo señalado en el artículo 33.

Paso 15 Restricciones a la irregularidad (Artículo 25)

Verificar las restricciones a la irregularidad de acuerdo a la categoría y zona de la edificación en la Tabla Nº 13. De existir irregularidades o irregularidades extremas en edificaciones en las que no están permitidas según esa Tabla, se modifica la estructuración y repite el análisis hasta lograr un resultado satisfactorio.

Paso 16 Determinación de desplazamientos laterales (Artículo 50)

Se calculan los desplazamientos laterales de acuerdo a las indicaciones de este numeral.

Paso 17 Distorsión admisible (Artículo 51)

Verificar que la distorsión máxima de entrepiso que se obtiene en la estructura con los desplazamientos calculados en el paso anterior sea menor que lo indicado en la Tabla Nº 14. De no cumplir se revisa la estructuración y repite el análisis hasta cumplir con el requerimiento.

Paso 18 Separación entre edificios (Artículo 52)

Determinar la separación mínima a otras edificaciones o al límite de propiedad de acuerdo a las indicaciones de este numeral.

1. Área de ámbito urbano (Escala de trabajo)

2. Número mínimo de puntos de exploración

3. Contenido de los estudios
