Norma Técnica OS.030 | Almacenamiento de Agua para Consumo Humano
Decreto Supremo N° 011-2006-VIVIENDA
1 | Alcance
Ir al capítulo
2 | Finalidad
Ir al capítulo
3 | Aspectos Generales
3.1 | Determinación del Volumen de Almacenamiento
3.2 | Ubicación
3.3 | Estudios Complementarios
3.4 | Vulnerabilidad
3.5 | Caseta de Válvulas
3.6 | Mantenimiento
3.7 | Seguridad Aérea
4 | Volumen de Almacenamiento
4.1 | Volumen de Regulación
4.2 | Volumen Contra Incendio
4.3 | Volumen de Reserva
5 | Reservorios: Características e Instalaciones
5.1 | Funcionamiento
5.2 | Instalaciones
5.3 | Accesorios
ANEXO 1 | Gráfico para Agua Contra Incendio de Sólidos
Ir al anexo
1. ALCANCE
Esta Norma señala los requisitos mínimos que debe cumplir el sistema de almacenamiento y conservación de la calidad del agua para consumo humano.
2. FINALIDAD
Los sistemas de almacenamiento tienen como función suministrar agua para consumo humano a las redes de distribución, con las presiones de servicio adecuadas y en cantidad necesaria que permita compensar las variaciones de la demanda. Asimismo, deberán contar con un volumen adicional para suministro en casos de emergencia como incendio, suspensión temporal de la fuente de abastecimiento y/o paralización parcial de la planta de tratamiento.
3. ASPECTOS GENERALES
3.1 Determinación del Volumen de Almacenamiento
El volumen deberá determinarse con las curvas de variación de la demanda horaria de las zonas de abastecimiento o de una población de características similares.
3.2 Ubicación
Los reservorios se deben ubicar en áreas libres. El proyecto deberá incluir un cerco que impida el libre acceso a las instalaciones.
3.3 Estudios Complementarios
Para el diseño de los reservorios de almacenamiento se deberá contar con información de la zona elegida, como fotografías aéreas, estudios de: topografía, mecánica de suelos, variaciones de niveles freáticos, características químicas del suelo y otros que se consideren necesarios.
3.4 Vulnerabilidad
Los reservorios no deberán estar ubicados en terrenos sujetos a inundación, deslizamientos u otros riesgos que afecten su seguridad.
3.5 Caseta de Válvulas
Las válvulas, accesorios y los dispositivos de medición y control deberán ir alojados en casetas que permitan realizar las labores de operación y mantenimiento con facilidad.
3.6 Mantenimiento
Se debe prever que las labores de mantenimiento sean efectuadas sin causar interrupciones prolongadas del servicio. La instalación debe contar con un sistema de «by pass» entre la tubería de entrada y salida o doble cámara de almacenamiento.
3.7 Seguridad Aérea
Los reservorios elevados en zonas cercanas a pistas de aterrizaje deberán cumplir las indicaciones sobre luces de señalización impartidas por la autoridad competente.
4. VOLUMEN DE ALMACENAMIENTO
El volumen total de almacenamiento estará conformado por el volumen de regulación, volumen contra incendio y volumen de reserva.
4.1 Volumen de Regulación
El volumen de regulación será calculado con el diagrama masa correspondiente a las variaciones horarias de la demanda.
Cuando se compruebe la no disponibilidad de esta información, se deberá adoptar como mínimo el 25 % del promedio anual de la demanda como capacidad de regulación, siempre que el suministro de la fuente de abastecimiento sea calculado para 24 horas de funcionamiento. En caso contrario, deberá ser determinado en función al horario del suministro.
4.2 Volumen Contra Incendio
En los casos que se considere demanda contra incendio, deberá asignarse un volumen mínimo adicional de acuerdo al siguiente criterio:
-
50 m³ para áreas destinadas netamente a vivienda.
-
Para áreas destinadas a uso comercial o industrial deberá calcularse utilizando el gráfico para agua contra incendio de sólidos del Anexo 1, considerando un volumen aparente de incendio de 3000 metros cúbicos y el coeficiente de apilamiento respectivo.
Independientemente de este volumen, los locales especiales (comerciales, industriales y otros) deberán tener su propio volumen de almacenamiento de agua contra incendio.
4.3 Volumen de Reserva
De ser el caso, deberá justificarse un volumen adicional de reserva.
5. RESERVORIOS: CARACTERÍSTICAS E INSTALACIONES
5.1 Funcionamiento
Deberán ser diseñados como reservorio de cabecera. Su tamaño y forma responderán a la topografía y calidad del terreno, al volumen de almacenamiento, presiones necesarias y materiales de construcción a emplearse. La forma de los reservorios no debe representar estructuras de elevado costo.
5.2 Instalaciones
Los reservorios de agua deberán estar dotados de tuberías de entrada, salida, rebose y desagüe.
En las tuberías de entrada, salida y desagüe se instalará una válvula de interrupción ubicada convenientemente para su fácil operación y mantenimiento. Cualquier otra válvula especial requerida se instalará para las mismas condiciones.
Las bocas de las tuberías de entrada y salida deberán estar ubicadas en posición opuesta, para permitir la renovación permanente del agua en el reservorio.
La tubería de salida deberá tener como mínimo el diámetro correspondiente al caudal máximo horario de diseño.
La tubería de rebose deberá tener capacidad mayor al caudal máximo de entrada, debidamente sustentada.
El diámetro de la tubería de desagüe deberá permitir un tiempo de vaciado menor a 8 horas. Se deberá verificar que la red de alcantarillado receptora tenga la capacidad hidráulica para recibir este caudal.
El piso del reservorio deberá tener una pendiente hacia el punto de desagüe que permita evacuarlo completamente.
El sistema de ventilación deberá permitir la circulación del aire en el reservorio con una capacidad mayor que el caudal máximo de entrada o salida de agua. Estará provisto de los dispositivos que eviten el ingreso de partículas, insectos y luz directa del sol.
Todo reservorio deberá contar con los dispositivos que permitan conocer los caudales de ingreso y de salida, y el nivel del agua en cualquier instante.
Los reservorios enterrados deberán contar con una cubierta impermeabilizante, con la pendiente necesaria que facilite el escurrimiento. Si se han previsto jardines sobre la cubierta, se deberá contar con drenaje que evite la acumulación de agua sobre la cubierta. Deben estar alejados de focos de contaminación, como pozas de percolación, letrinas, botaderos; o protegidos de los mismos. Las paredes y fondos estarán impermeabilizados para evitar el ingreso de la napa y agua de riego de jardines.
La superficie interna de los reservorios será lisa y resistente a la corrosión.
5.3 Accesorios
Los reservorios deberán estar provistos de tapa sanitaria, escaleras de acero inoxidable y cualquier otro dispositivo que contribuya a un mejor control y funcionamiento.

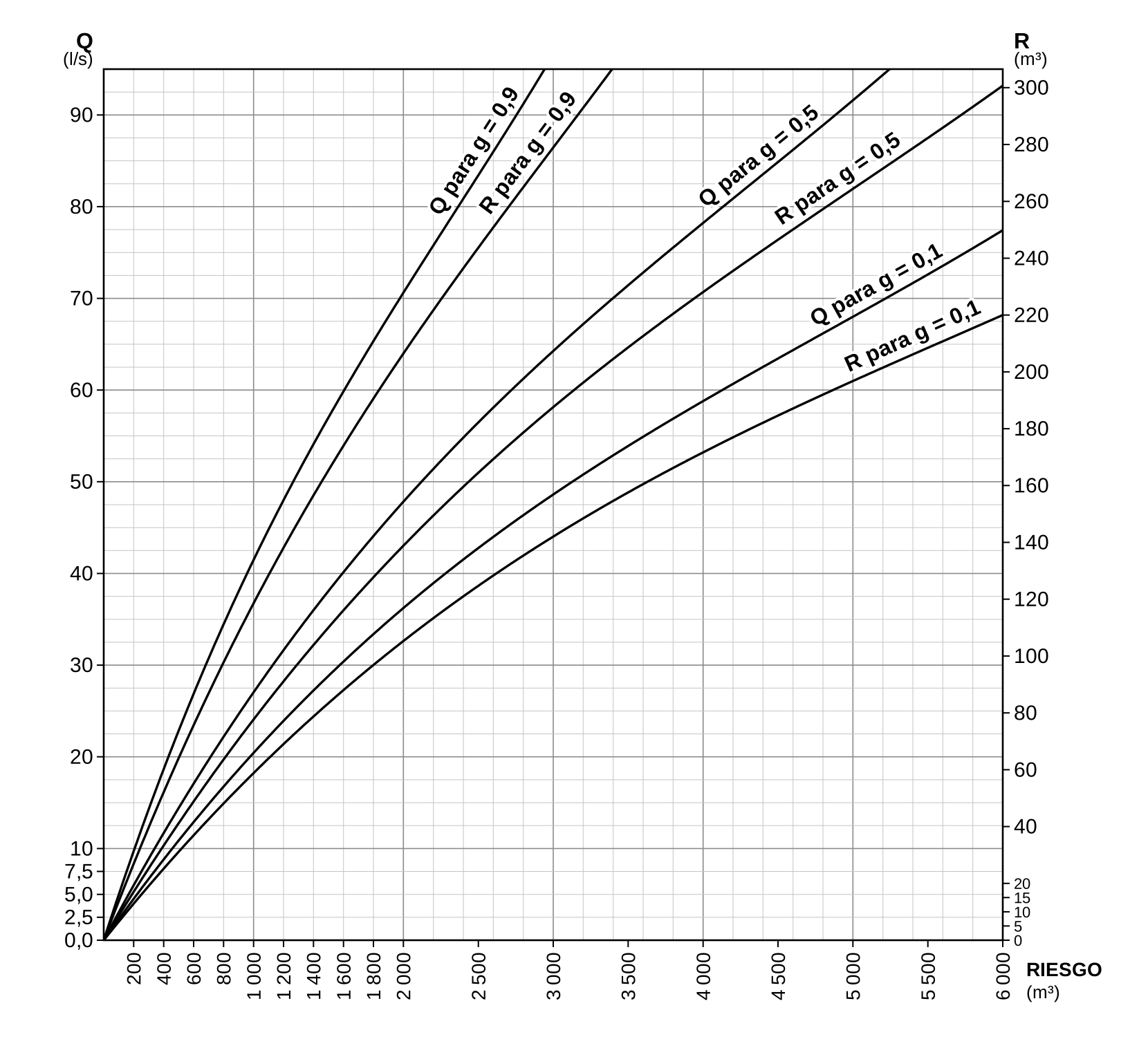

ANEXO 1 | GRÁFICO PARA AGUA CONTRA INCENDIO DE SÓLIDOS
