Norma Técnica OS.050 | Redes de Distribución de Agua para Consumo Humano
Decreto Supremo N° 010-2009
1 | Objetivo
Ir al capítulo
2 | Alcances
Ir al capítulo
3 | Definiciones
Ir al capítulo
4 | Disposiciones Específicas para Diseño
4.1 | Levantamiento Topográfico
4.2 | Suelos
4.3 | Población
4.4 | Caudal de Diseño
4.5 | Análisis Hidráulico
4.6 | Diámetro Mínimo
4.7 | Velocidad
4.8 | Presiones
4.9 | Ubicación y Recubrimiento de Tuberías
4.10 | Válvulas
4.11 | Hidrantes contra Incendio
4.12 | Anclajes y Empalmes
5 | Conexión Predial
5.1 | Diseño
5.2 | Elementos de la Conexión
5.3 | Ubicación
5.4 | Diámetro Mínimo
ANEXO | Esquema Sistema de Distribución con Tuberías Principales y Ramales Distribuidores de Agua
Ir al anexo
1. OBJETIVO
Fijar las condiciones exigibles en la elaboración de los proyectos hidráulicos de redes de agua para consumo humano.
2. ALCANCES
Esta Norma fija los requisitos mínimos a los que deben sujetarse los diseños de redes de distribución de agua para consumo humano en localidades mayores de 2000 habitantes.
3. DEFINICIONES
-
Conexión predial simple | Aquella que sirve a un solo usuario.
-
Conexión predial múltiple | Es aquella que sirve a varios usuarios.
-
Elementos de control | Dispositivos que permiten controlar el flujo de agua.
-
Hidrante | Grifo contra incendio.
-
Redes de distribución | Conjunto de tuberías principales y ramales distribuidores que permiten abastecer de agua para consumo humano a las viviendas.
-
Ramal distribuidor | Es la red que es alimentada por una tubería principal, se ubica en la vereda de los lotes y abastece a una o más viviendas.
-
Tubería principal | Es la tubería que forma un circuito de abastecimiento de agua cerrado y/o abierto y que puede o no abastecer a un ramal distribuidor.
-
Caja portamedidor | Es la cámara en donde se ubicará e instalará el medidor.
-
Profundidad | Diferencia de nivel entre la superficie de terreno y la generatriz inferior interna de la tubería.
-
Recubrimiento | Diferencia de nivel entre la superficie de terreno y la generatriz superior externa de la tubería (clave de la tubería).
-
Conexión domiciliaria de agua potable | Conjunto de elementos sanitarios incorporados al sistema con la finalidad de abastecer de agua a cada lote.
-
Medidor | Elemento que registra el volumen de agua que pasa a través de él.
4. DISPOSICIONES ESPECÍFICAS PARA DISEÑO
4.1 Levantamiento Topográfico
La información topográfica para la elaboración de proyectos incluirá:
•
Plano de lotización con curvas de nivel cada 1 m, indicando la ubicación y detalles de los servicios existentes y/o cualquier referencia importante.
•
Perfil longitudinal a nivel del eje del trazo de las tuberías principales y/o ramales distribuidores en todas las calles del área de estudio y en el eje de la vía donde técnicamente sea necesario.
•
Secciones transversales de todas las calles. Cuando se utilicen ramales distribuidores, mínimo 3 cada 100 metros en terrenos planos y mínimo 6 por cuadra donde exista desnivel pronunciado entre ambos frentes de calle y donde exista cambio de pendiente. En todos los casos deben incluirse niveles de lotes.
•
Perfil longitudinal de los tramos que sean necesarios para el diseño de los empalmes con la red de agua existente.
•
Se ubicará en cada habilitación un BM auxiliar como mínimo y, dependiendo del tamaño de la habilitación, se ubicarán dos o más, en puntos estratégicamente distribuidos para verificar las cotas de cajas a instalar.
4.2 Suelos
Se deberá realizar el reconocimiento general del terreno y el estudio de evaluación de sus características, considerando los siguientes aspectos:
•
Determinación de la agresividad del suelo con indicadores de pH, sulfatos, cloruros y sales solubles totales.
•
Otros estudios necesarios en función de la naturaleza del terreno, a criterio del consultor.
4.3 Población
Se deberá determinar la población y la densidad poblacional para el periodo de diseño adoptado.
La determinación de la población final para el periodo de diseño adoptado se realizará a partir de proyecciones, utilizando la tasa de crecimiento distrital y/o provincial establecida por el organismo oficial que regula estos indicadores.
4.4 Caudal de Diseño
La red de distribución se calculará con la cifra que resulte mayor al comparar el gasto máximo horario con la suma del gasto máximo diario más el gasto contra incendios, para el caso de habilitaciones en que se considere demanda contra incendio.
4.5 Análisis Hidráulico
Las redes de distribución se proyectarán, en principio y siempre que sea posible, en circuito cerrado formando malla. Su dimensionamiento se realizará en base a cálculos hidráulicos que aseguren caudal y presión adecuados en cualquier punto de la red, debiendo garantizar en lo posible una mesa de presiones paralela al terreno.
Para el análisis hidráulico del sistema de distribución, podrá utilizarse el método de Hardy Cross o cualquier otro equivalente.
Para el cálculo hidráulico de las tuberías, se utilizarán fórmulas racionales. En caso de aplicarse la fórmula de Hazen y Williams, se utilizarán los coeficientes de fricción que se establecen en la Tabla N° 1. Para el caso de tuberías no contempladas, se deberá justificar técnicamente el valor utilizado del coeficiente de fricción. Las tuberías y accesorios a utilizar deberán cumplir con las normas técnicas peruanas vigentes y aprobadas por el ente respectivo.
Tabla N° 1 | Coeficientes de Fricción “C” en la Fórmula de Hazen y Williams
TIPO DE TUBERÍA
“C”
Acero sin costura
120
Acero soldado en espiral
100
Cobre sin costura
150
Concreto
110
Fibra de vidrio
150
Hierro fundido
100
Hierro fundido dúctil con revestimiento
140
Hierro galvanizado
100
Polietileno
140
Policloruro de vinilo (PVC)
150
4.6 Diámetro Mínimo
El diámetro mínimo de las tuberías principales será de 75 mm para uso de vivienda y de 150 mm de diámetro para uso industrial.
En casos excepcionales, debidamente fundamentados, podrán aceptarse tramos de tuberías de 50 mm de diámetro, con una longitud máxima de 100 m si son alimentados por un solo extremo o de 200 m si son alimentados por los dos extremos, siempre que la tubería de alimentación sea de diámetro mayor y dichos tramos se localicen en los límites inferiores de las zonas de presión.
El valor mínimo del diámetro efectivo en un ramal distribuidor de agua será el determinado por el cálculo hidráulico. Cuando la fuente de abastecimiento es agua subterránea, se adoptará como diámetro nominal mínimo 38 mm o su equivalente.
En los casos de abastecimiento por piletas el diámetro mínimo será de 25 mm.
4.7 Velocidad
La velocidad máxima será de 3 m/s.
En casos justificados se aceptará una velocidad máxima de 5 m/s.
4.8 Presiones
La presión estática no será mayor de 50 m en cualquier punto de la red. En condiciones de demanda máxima horaria, la presión dinámica no será menor de 10 m.
En caso de abastecimiento de agua por piletas, la presión mínima será 3,50 m a la salida de la pileta.
4.9 Ubicación y Recubrimiento de Tuberías
Se fijarán las secciones transversales de las calles del proyecto, siendo necesario analizar el trazo de las tuberías nuevas con respecto a otros servicios existentes y/o proyectados.
•
En todos los casos las tuberías de agua potable se ubicarán, respecto a las redes eléctricas, de telefonía, conductos de gas u otros, en forma tal que garantice una instalación segura.
•
En las calles de 20 m de ancho o menos, las tuberías principales se proyectarán a un lado de la calzada como mínimo a 1,20 m del límite de propiedad y, de ser posible, en el lado de mayor altura, a menos que se justifique la instalación de 2 líneas paralelas.
En las calles y avenidas de más de 20 m de ancho se proyectará una línea a cada lado de la calzada cuando no se consideren ramales de distribución.
•
El ramal distribuidor de agua se ubicará en la vereda, paralelo al frente del lote, a una distancia máxima de 1,20 m desde el límite de propiedad hasta el eje del ramal distribuidor.
•
La distancia mínima entre los planos verticales tangentes más próximos de una tubería principal de agua potable y una tubería principal de aguas residuales, instaladas paralelamente, será de 2 m, medida horizontalmente.
En las vías peatonales pueden reducirse las distancias entre tuberías principales y entre estas y el límite de propiedad, así como los recubrimientos, siempre y cuando:
-
Se diseñe protección especial a las tuberías para evitar su fisuramiento o ruptura.
-
Las vías peatonales presenten elementos (bancas, jardines, etc.) que impidan el paso de vehículos.
La mínima distancia libre horizontal medida entre ramales distribuidores y ramales colectores, entre ramal distribuidor y tubería principal de agua o alcantarillado, entre ramal colector y tubería principal de agua o alcantarillado, ubicados paralelamente, será de 0,20 m. Dicha distancia debe medirse entre los planos tangentes más próximos de las tuberías.
•
En vías vehiculares, las tuberías principales de agua potable deben proyectarse con un recubrimiento mínimo de 1 m sobre la clave del tubo. Recubrimientos menores se deben justificar. En zonas sin acceso vehicular el recubrimiento mínimo será de 0,30 m.
El recubrimiento mínimo medido a partir de la clave del tubo para un ramal distribuidor de agua será de 0,30 m.
4.10 Válvulas
La red de distribución estará provista de válvulas de interrupción que permitan aislar sectores de redes no mayores de 500 m de longitud.
Se proyectarán válvulas de interrupción en todas las derivaciones para ampliaciones.
Las válvulas deberán ubicarse, en principio, a 4 m de la esquina o su proyección entre los límites de la calzada y la vereda.
Las válvulas utilizadas tipo reductoras de presión, aire y otras, deberán ser instaladas en cámaras adecuadas, seguras y con elementos que permitan su fácil operación y mantenimiento.
Toda válvula de interrupción deberá ser instalada en un alojamiento para su aislamiento, protección y operación.
Deberán evitarse los “puntos muertos” en la red; de no ser posible, en aquellos de cotas más bajas de la red de distribución se deberá considerar un sistema de purga.
El ramal distribuidor de agua deberá contar con válvula de interrupción después del empalme a la tubería principal.
4.11 Hidrantes contra Incendio
Los hidrantes contra incendio se ubicarán en tal forma que la distancia entre dos de ellos no sea mayor de 300 m.
Los hidrantes se proyectarán en derivaciones de las tuberías de 100 mm de diámetro o mayores y llevarán una válvula de compuerta.
4.12 Anclajes y Empalmes
Deberán diseñarse anclajes de concreto simple, concreto armado o de otro tipo en todo accesorio de tubería, válvula e hidrante contra incendio, considerando el diámetro, la presión de prueba y el tipo de terreno donde se instalarán.
El empalme del ramal distribuidor de agua con la tubería principal se realizará con tubería de diámetro mínimo igual a 63 mm.
5. CONEXIÓN PREDIAL
5.1 Diseño
Deberán proyectarse conexiones prediales simples o múltiples de tal manera que cada unidad de uso cuente con un elemento de medición y control.
5.2 Elementos de la Conexión
Deberá considerarse:
•
Elemento de medición y control: Caja de medición.
•
Elemento de conducción: Tuberías.
•
Elemento de empalme.
5.3 Ubicación
El elemento de medición y control se ubicará a una distancia no menor de 0,30 m del límite de propiedad izquierdo o derecho, en área pública o común de fácil y permanente acceso a la entidad prestadora de servicio (excepto en los casos de lectura remota, en los que podrá ubicarse inclusive en el interior del predio).
5.4 Diámetro Mínimo
El diámetro mínimo de la conexión predial será de 12,50 mm.

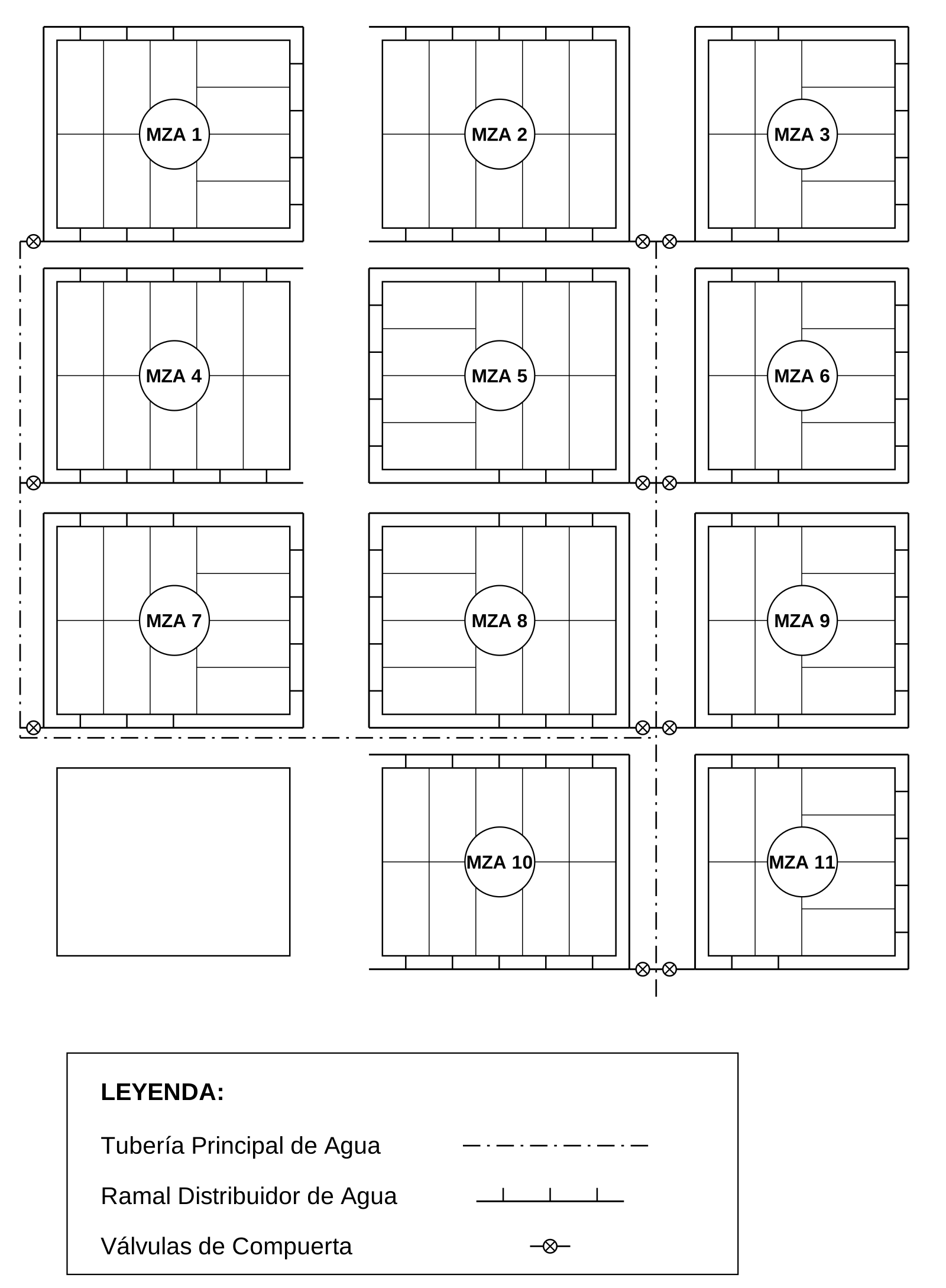

ANEXO | ESQUEMA SISTEMA DE DISTRIBUCIÓN CON TUBERÍAS PRINCIPALES Y RAMALES DISTRIBUIDORES DE AGUA
