1. OBJETIVO

Fijar las condiciones exigibles en la elaboración del proyecto hidráulico de las redes de aguas residuales funcionando en lámina libre. En el caso de conducción a presión se deberá considerar lo señalado en la norma de líneas de conducción.

2. ALCANCES

Esta Norma contiene los requisitos mínimos a los cuales deben sujetarse los proyectos y obras de infraestructura sanitaria para localidades mayores de 2000 habitantes.

3. DEFINICIONES

Redes de recolección. Conjunto de tuberías principales y ramales colectores que permiten la recolección de las aguas residuales generadas en las viviendas.

Ramal Colector. Es la tubería que se ubica en la vereda de los lotes, recolecta el agua residual de una o más viviendas y la descarga a una tubería principal.

Tubería Principal. Es el colector que recibe las aguas residuales provenientes de otras redes y/o ramales colectores.

Tensión Tractiva. Es el esfuerzo tangencial unitario asociado al escurrimiento por gravedad en la tubería de alcantarillado, ejercido por el líquido sobre el material depositado.

Pendiente Mínima. Valor mínimo de la pendiente determinada utilizando el criterio de tensión tractiva que garantiza la autolimpieza de la tubería.

Profundidad. Diferencia de nivel entre la superficie de terreno y la generatriz inferior interna de la tubería.

Recubrimiento. Diferencia de nivel entre la superficie de terreno y la generatriz superior externa de la tubería (clave de la tubería).

Conexión Domiciliaria de Alcantarillado. Conjunto de elementos sanitarios instalados con la finalidad de permitir la evacuación del agua residual proveniente de cada lote.

4. DISPOSICIONES ESPECÍFICAS PARA DISEÑOS

4.1

Levantamiento Topográfico

La información topográfica para la elaboración de proyectos incluirá:

•
Plano de lotización del área de estudio con curvas de nivel cada 1 m. indicando la ubicación y detalles de los servicios existentes y/o cualquier referencia importante.
•
Perfil longitudinal a nivel del eje del trazo de las tuberías principales y/o ramales colectores en todas las calles del área de estudio y en el eje de la vía donde técnicamente sea necesario.
•
Secciones transversales de todas las calles. Cuando se utilicen ramales colectores, mínimo 3 cada 100 metros en terrenos planos y mínimo 6 por cuadra, donde exista desnivel pronunciado entre ambos frentes de calle y donde exista cambio de pendiente. En Todos los casos deben incluirse nivel de lotes.
•
Perfil longitudinal de los tramos que se encuentren fuera del área de estudio, pero que sean necesarios para el diseño de los empalmes con las redes del sistema de alcantarillado existentes.
•
Se ubicará en cada habilitación un BM auxiliar como mínimo y dependiendo del tamaño de la habilitación se ubicarán dos o más, en puntos estratégicamente distribuidos para verificar las cotas de cajas de inspección y/o buzones a instalar.
4.2

Suelos

Se deberá contemplar el reconocimiento general del terreno y el estudio de evaluación de sus características, considerando los siguientes aspectos:

•
Determinación de la agresividad del suelo con indicadores de PH, sulfatos, cloruros y sales solubles totales.
•
Otros estudios necesarios en función de la naturaleza del terreno, a criterio del proyectista.
4.3

Población

Se deberá determinar la población y la densidad poblacional para el periodo de diseño adoptado.

La determinación de la población final para el periodo de diseño adoptado se realizará a partir de proyecciones, utilizando la tasa de crecimiento por distritos y/o provincias establecida por el organismo oficial que regula estos indicadores

4.4

Caudal de Contribución al Alcantarillado

El caudal de contribución al alcantarillado debe ser calculado con un coeficiente de retorno (C) del 80 % del caudal de agua potable consumida.

4.5

Caudal de Diseño

Se determinarán para el inicio y fin del periodo de diseño. El diseño del sistema de alcantarillado se realizará con el valor del caudal máximo horario.

4.6

Dimensionamiento Hidráulico

•
En todos los tramos de la red deben calcularse los caudales inicial y final (Qi y Qf). El valor mínimo del caudal a considerar será de 1,5 L /s.

Las pendientes de las tuberías deben cumplir la condición de autolimpieza aplicando el criterio de tensión tractiva. Cada tramo debe ser verificado por el criterio de Tensión Tractiva Media (σt) con un valor mínimo σt = 1,0 Pa, calculada para el caudal inicial (Qi), valor correspondiente para un coeficiente de Manning n = 0,013. La pendiente mínima que satisface esta condición puede ser determinada por la siguiente expresión aproximada:

[IMG] OS070-F-001

Donde:

Somin.
= Pendiente mínima (m/m)
Qi
= Caudal inicial (L/s)

Para coeficientes de Manning diferentes de 0,013, los valores de Tensión Tractiva Media y pendiente mínima a adoptar deben ser justificados. La expresión recomendada para el cálculo hidráulico es la Fórmula de Manning.

Las tuberías y accesorios a utilizar deberán cumplir con las normas técnicas peruanas vigentes y aprobadas por el ente respectivo.

•
La máxima pendiente admisible es la que corresponde a una velocidad final Vf = 5 m/s; las situaciones especiales serán sustentadas por el proyectista.
•
Cuando la velocidad final (Vf) es superior a la velocidad crítica (Vc), la mayor altura de lámina de agua admisible debe ser 50% del diámetro del colector, asegurando la ventilación del tramo. La velocidad crítica es definida por la siguiente expresión:
[IMG] OS070-F-002

Donde:

Vc
= Velocidad crítica (m/s)
g
= Aceleración de la gravedad (m/s2)
RH
= Radio hidráulico (m)
•
La altura de la lámina de agua debe ser siempre calculada admitiendo un régimen de flujo uniforme y permanente, siendo el valor máximo para el caudal final (Qf), igual o inferior a 75% del diámetro del colector.
•
Los diámetros nominales de las tuberías no deben ser menores de 100 mm. Las tuberías principales que recolectan aguas residuales de un ramal colector tendrán como diámetro mínimo 160 mm.
4.7

Ubicación y recubrimiento de tuberías

•
En las calles o avenidas de 20 m de ancho o menos se proyectará una sola tubería principal de preferencia en el eje de la vía vehicular.

En avenidas de más de 20 m de ancho se proyectará una tubería principal a cada lado de la calzada.

•
La distancia entre la línea de propiedad y el plano vertical tangente más cercano de la tubería principal debe ser como mínimo 1,5 m.
•
La distancia mínima entre los planos verticales tangentes más próximos de una tubería principal de agua y una tubería principal de aguas residuales, instaladas paralelamente, será de 2 m, medido horizontalmente
•
La mínima distancia libre horizontal medida entre ramales distribuidores y ramales colectores, entre ramal distribuidor y tubería principal de agua o alcantarillado, entre ramal colector y tubería principal de agua o alcantarillado, ubicados paralelamente, será de 0,20 m. Dicha distancia debe medirse entre los planos tangentes más próximos de las tuberías
•
El ramal colector de aguas residuales debe ubicarse en las veredas y paralelo frente al lote. El eje de dichos ramales se ubicará de preferencia sobre el eje de vereda, o en su defecto, a una distancia de 0,50 m a partir del límite de propiedad.
•
El recubrimiento sobre las tuberías no debe ser menor de 1,0 m en las vías vehiculares y de 0,30 m en las vías peatonales y/o en zonas rocosas, debiéndose verificar para cualquier profundidad adoptada, la deformación (deflexión) de la tubería generada por cargas externas. Para toda profundidad de enterramiento de tubería el proyectista planteará y sustentará técnicamente la protección empleada.

Excepcionalmente el recubrimiento mínimo medido a partir de la clave del tubo será de 0.20 m. cuando se utilicen ramales colectores y el tipo de suelo sea rocoso.

Si existiera desnivel en el trazo de un ramal colector de alcantarillado, se implementará la solución adecuada a través de una caja de inspección, no se podrá utilizar curvas para este fin, en todos los casos la solución a aplicar contará con la protección conveniente. El proyectista planteará y sustentará técnicamente la solución empleada.

•
En todos los casos, el proyectista tiene libertad para ubicar las tuberías principales, los ramales colectores de alcantarillado y los elementos que forman parte de la conexión domiciliaria de agua potable y alcantarillado, de forma conveniente, respetando los rangos establecidos y adecuándose a las condiciones del terreno; el mismo criterio se aplica a las protecciones que considere implementar.

Los casos en que la ubicación de tuberías no respete los rangos y valores mínimos establecidos, deberán ser debidamente sustentados.

En las vías peatonales, pueden reducirse las distancias entre las tuberías y entre éstas y el límite de propiedad, así como, los recubrimientos siempre y cuando:

-
Se diseñe protección especial a las tuberías para evitar su fisuramiento o rotura.
-
Si las vías peatonales presentan elementos (bancas, jardineras, etc.) que impidan el paso de vehículos.
•
En caso de posibles interferencias con otros servicios públicos, se deberá coordinar con las entidades afectadas con el fin de diseñar con ellas, la protección adecuada. La solución que adopte debe contar con la aprobación de la entidad respectiva.
•
En los puntos de cruce de tuberías principales de alcantarillado con tuberías principales de agua de consumo humano, el diseño debe contemplar el cruce de éstas por encima de las tuberías de alcantarillado, con una distancia mínima de 0,25 m medida entre los planos horizontales tangentes más cercanos. En el diseño se debe verificar que el punto de cruce evite la cercanía a las uniones de las tuberías de agua para minimizar el riesgo de contaminación del sistema de agua de consumo humano.

Si por razones de niveles disponibles no es posible proyectar el cruce de la forma descrita en el ítem anterior, será preciso diseñar una protección de concreto en el colector, en una longitud de 3 m a cada lado del punto de cruce.

La red de aguas residuales no debe ser profundizada para atender predios con cota de solera por debajo del nivel de vía. En los casos en que se considere necesario brindar el servicio para estas condiciones, se debe realizar un análisis de la conveniencia de la profundización considerando sus efectos en los tramos subsiguientes y comparándolo con otras soluciones.

•
Las tuberías principales y los ramales colectores se proyectarán en tramos rectos entre cajas de inspección o entre buzones. En casos excepcionales debidamente sustentados, se podrá utilizar una curva en un ramal colector, con la finalidad de garantizar la profundidad mínima de enterramiento.
4.8

Cámaras de inspección

Las cámaras de Inspección podrán ser cajas de inspección, buzonetas y/o buzones de inspección.

•
Las cajas de inspección son las cámaras de inspección que se ubican en el trazo de los ramales colectores, destinada a la inspección y mantenimiento del mismo. Puede formar parte de la conexión domiciliaria de alcantarillado. Se construirán en los siguientes casos:
-
Al inicio de los tramos de arranque del ramal colector de aguas residuales.
-
En el cambio de dirección del ramal colector de aguas residuales.
-
En un cambio de pendiente de los ramales colectores.
-
En lugares donde se requieran por razones de inspección y limpieza.

En zonas de fuerte pendiente corresponderá una caja por cada lote atendido, sirviendo como punto de empalme para la respectiva conexión domiciliaria. En zonas de pendiente suave la conexión entre el lote y el ramal colector podrá ser mediante cachimba, tee sanitaria o yee en reemplazo de la caja y su registro correspondiente.

La separación máxima entre cajas será de 20 m.

•
Las buzonetas se utilizan en las tuberías principales en vías peatonales cuando la profundidad sea menor de 1,00 m sobre la clave del tubo. Se proyectarán sólo para tuberías principales de hasta 200 mm de diámetro. El diámetro de las buzonetas será de 0.60 m.
•
Los buzones de inspección se usarán cuando la profundidad sea mayor de 1,0 m sobre la clave de la tubería.

El diámetro interior de los buzones será de 1,20 m para tuberías de hasta 800 mm de diámetro y de 1,50 m para las tuberías de hasta 1200 mm. Para tuberías de mayor diámetro las cámaras de inspección serán de diseño especial. Los techos de los buzones contarán con una tapa de acceso de 0,60 m de diámetro.

•
Los buzones y buzonetas se proyectarán en todos los lugares donde sea necesario por razones de inspección, limpieza y en los siguientes casos:
-
En el inicio de todo colector.
-
En todos los empalmes de colectores.
-
En los cambios de dirección.
-
En los cambios de pendiente.
-
En los cambios de diámetro.
-
En los cambios de material de las tuberías.
•
En los cambios de diámetro, debido a variaciones de pendiente o aumento de caudal, las buzonetas y/o buzones se diseñarán de manera tal que las tuberías coincidan en la clave, cuando el cambio sea de menor a mayor diámetro y en el fondo cuando el cambio sea de mayor a menor diámetro.
•
Para tuberías principales de diámetro menor de 400 mm; si el diámetro inmediato aguas abajo, por mayor pendiente puede conducir un mismo caudal en menor diámetro, no se usará este menor diámetro; debiendo emplearse el mismo del tramo aguas arriba.
•
En las cámaras de inspección en que las tuberías no lleguen al mismo nivel, se deberá proyectar un dispositivo de caída cuando la altura de descarga o caída con respecto al fondo de la cámara sea mayor de 1 m (Ver anexo 2).
•
La distancia entre cámaras de inspección y limpieza consecutivas está limitada por el alcance de los equipos de limpieza. La separación máxima depende del diámetro de las tuberías. Para el caso de las tuberías principales la separación será de acuerdo a la siguiente tabla N° 1.
TABLA N° 1
DIÁMETRO NOMINAL DE LA TUBERÍA (mm)DISTANCIA MÁXIMA (m)
100-15060
20080
250 a 300100
Diámetros mayores150
•
Las cámaras de inspección podrán ser prefabricadas o construidas en obra. En el fondo se proyectarán canaletas en la dirección del flujo.

5. CONEXIÓN PREDIAL

5.1

Diseño

Cada unidad de uso debe contar con un elemento de inspección de fácil acceso a la entidad prestadora del servicio.

5.2

Elementos de la Conexión

Deberá considerar:

•
Elemento de reunión: Cámara de inspección.
•
Elemento de conducción: Tubería con una pendiente mínima de 15 por mil.
•
Elementos de empalme o empotramiento: Accesorio de empalme que permita la descarga en caída libre sobre la clave de la tubería.
5.3

Ubicación

La conexión predial de redes de aguas residuales, se ubicará a una distancia mínima de 1,20 del límite izquierdo o derecho de la propiedad. En otros casos deberá justificarse adecuadamente.

5.4

Diámetro

El diámetro mínimo de la conexión será de 100mm.

ANEXO 1 | NOTACIÓN Y VALORES GUÍA REFERENCIALES

[IMG] OS070-T-001
[IMG] OS070-T-002
[IMG] OS070-T-003

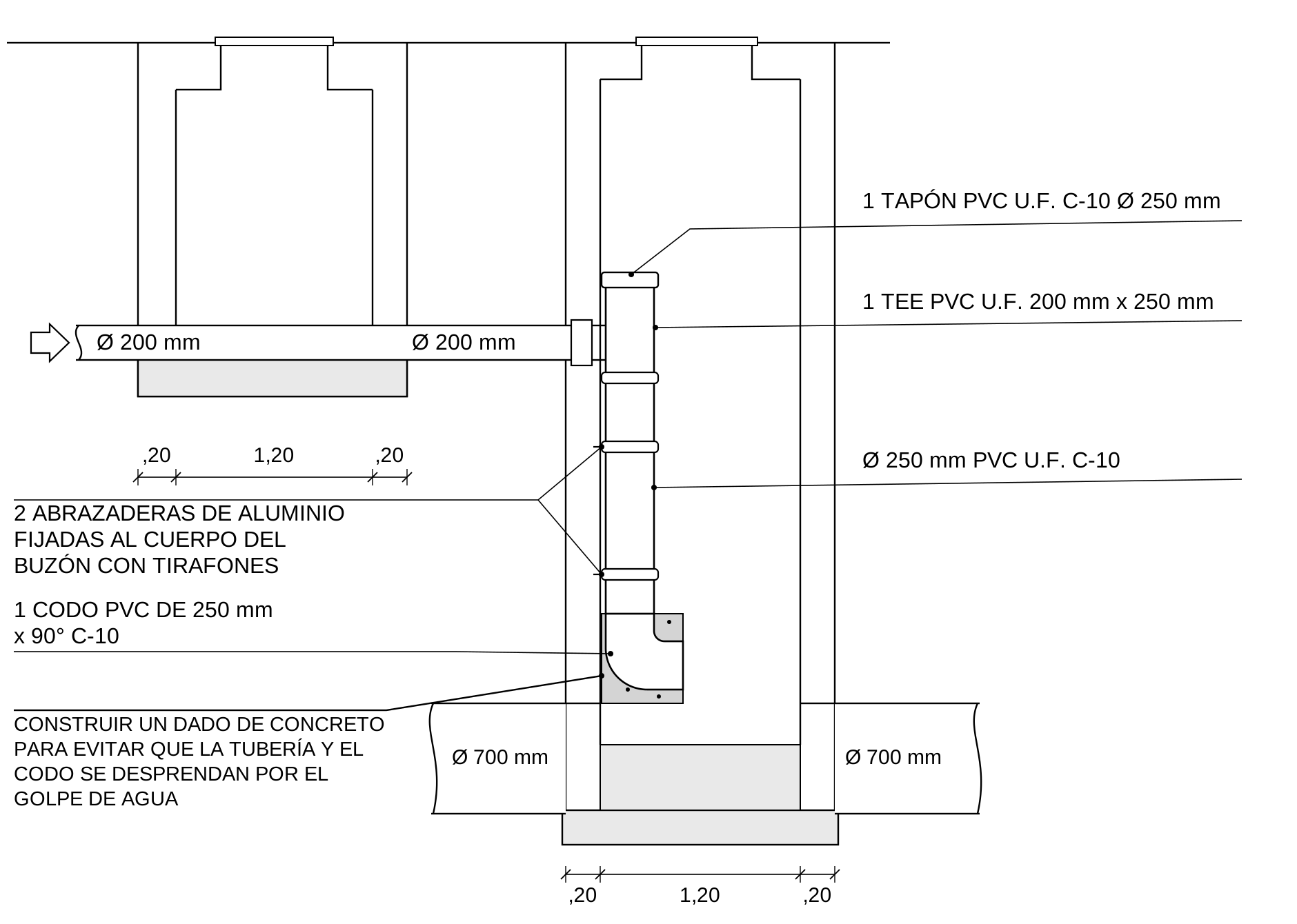

ANEXO 2 | DISPOSITIVO DE CAÍDA DENTRO DEL BUZÓN

[IMG] OS070-FIG-001

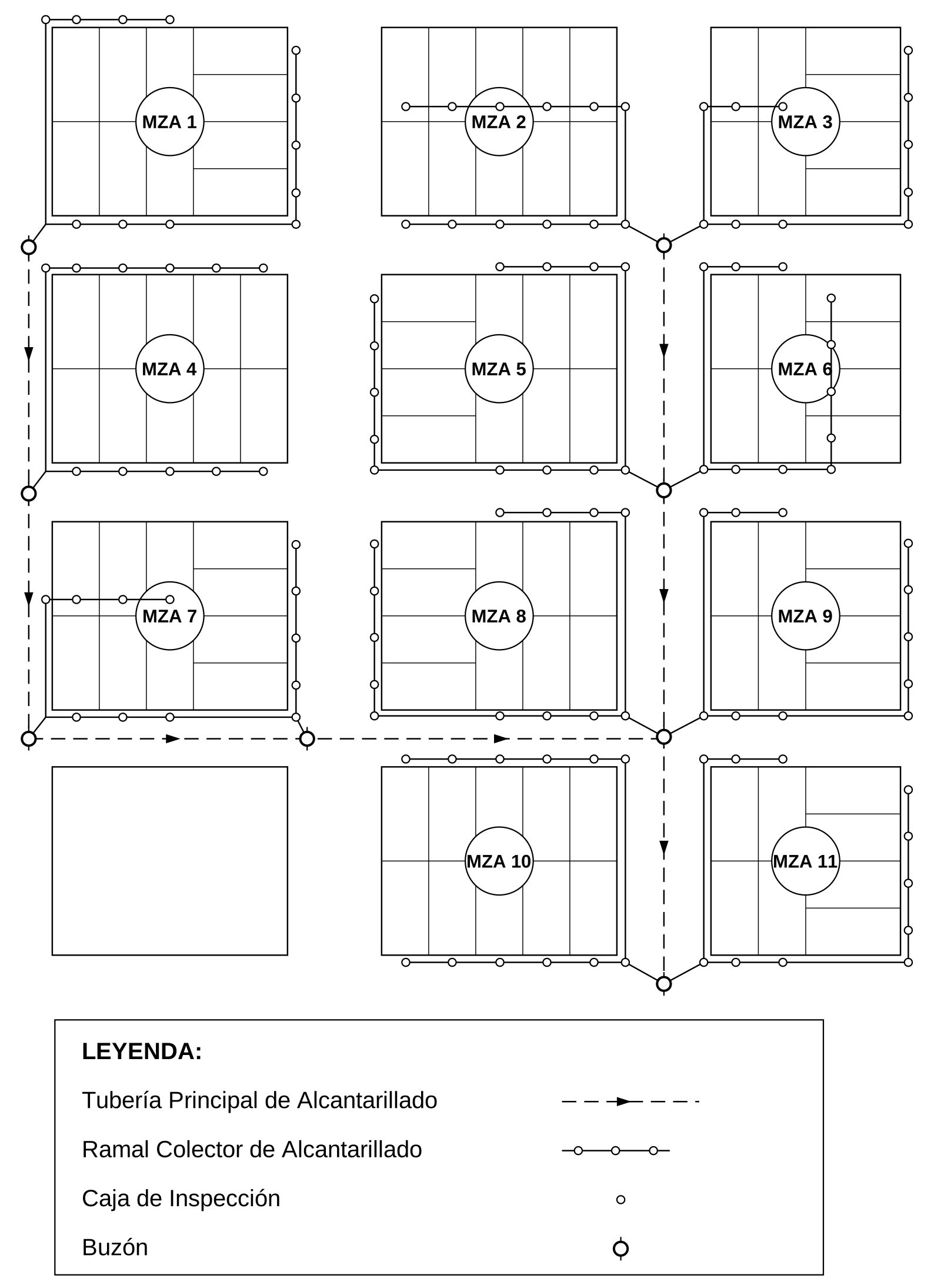

ANEXO 3 | ESQUEMA DE SISTEMA DE ALCANTARILLADO CON TUBERÍAS PRINCIPALES Y RAMALES COLECTORES

[IMG] OS070-FIG-002

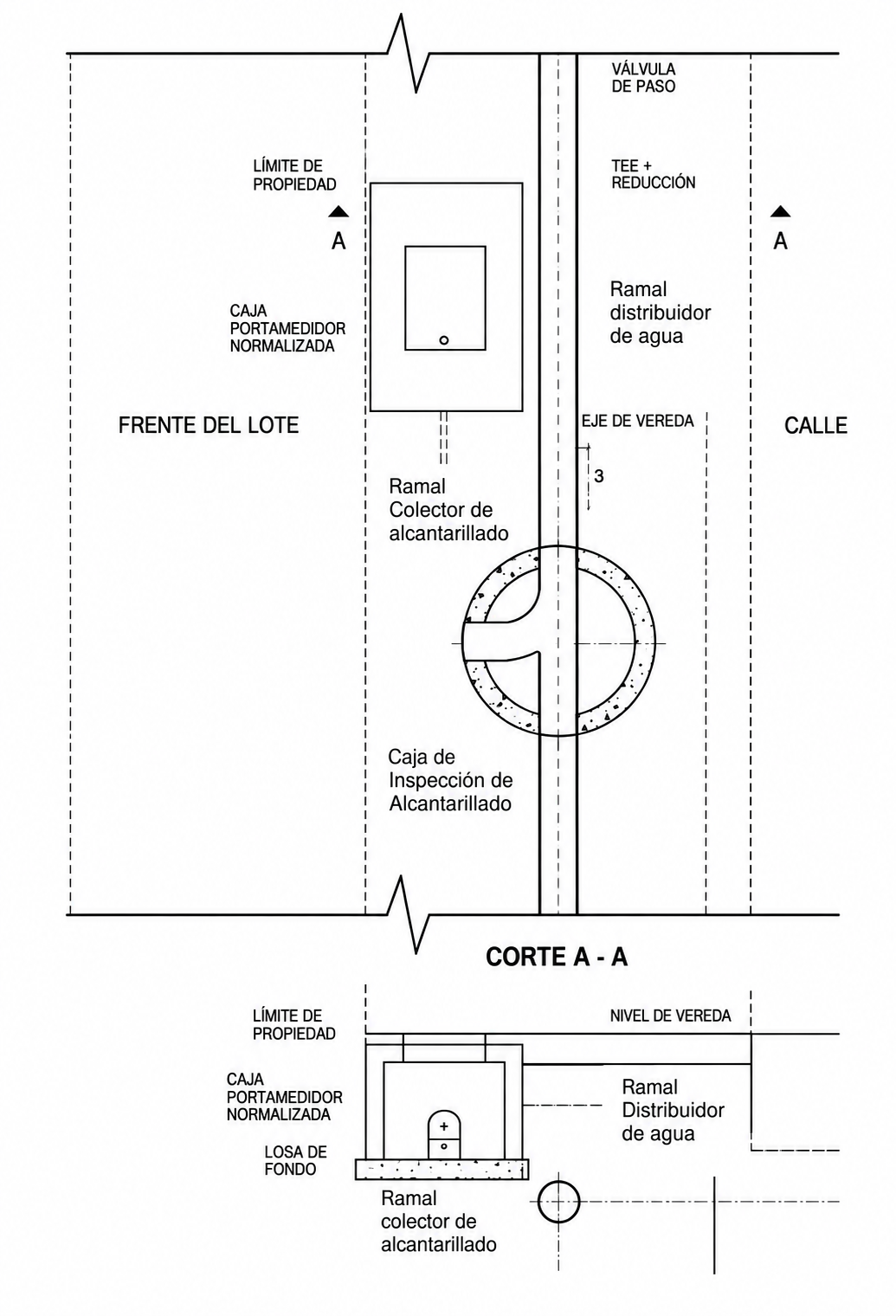

ANEXO 4 | CAJA DE INSPECCIÓN DE ALCANTARILLADO Y CAJA PORTAMEDIDOR

[IMG] OS070-FIG-003
